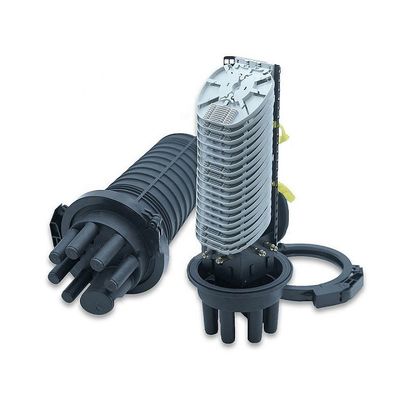

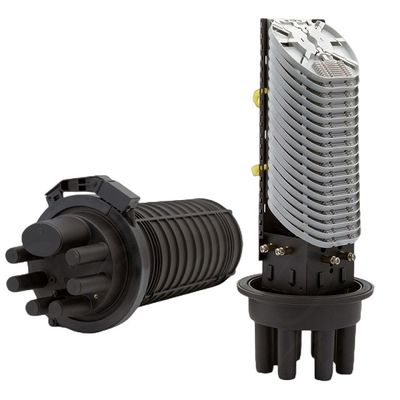

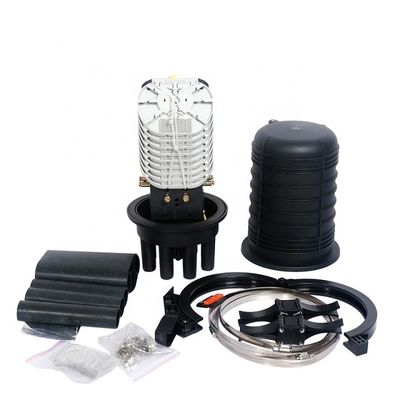

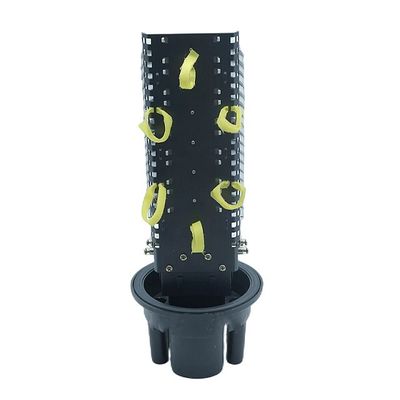

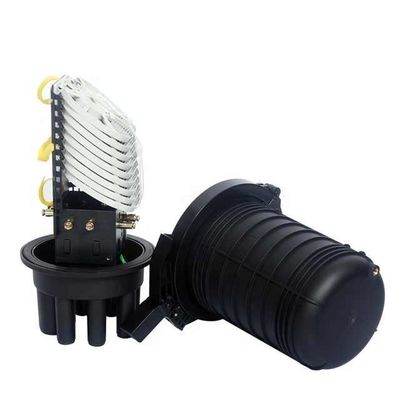

Mối nối sợi quang mái vòm dọc Mối nối hộp nối sợi quang 144Cốt lõi 288Cốt lõi Dome
Mô tả Sản phẩm
Là loại sê-ri dạng vòm, dùng đấu nối trực tiếp trong quá trình truyền dẫn cáp quang, bảo vệ mối nối, với 6 lỗ cáp tròn nhỏ và 1 lỗ cáp lớn;hàn nhiệt với vỏ co nhiệt;có thể được sử dụng để lắp đặt trên cao, cột, tường và chôn.Với hiệu suất bịt kín tốt, cài đặt đơn giản và phạm vi ứng dụng rộng là sự lựa chọn tốt nhất cho kết nối cáp quang.
Đặc trưng
1. Có 7 cổng cáp: 1 lỗ tròn lớn và 6 lỗ tròn nhỏ, lỗ lớn luồn được 2 cáp;
2. Vỏ hộp được làm bằng nhựa kỹ thuật có độ bền cao, có đặc điểm trọng lượng nhẹ, độ bền cơ học cao, chống lão hóa, chống ăn mòn mạnh, chống sét và tuổi thọ cao;

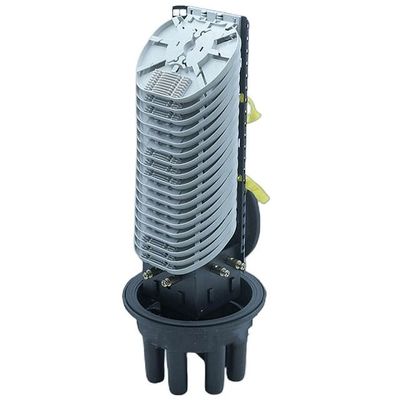

3. Khay nối cấu trúc xếp chồng lên nhau và thiết bị nối đất cách điện độc lập giúp cấu hình, mở rộng lõi sợi quang và nối đất linh hoạt, thuận tiện và an toàn;
4. Khay nối được trang bị các khe nối và giá đỡ bộ chia PLC, có thể được cấu hình bất cứ lúc nào tùy theo nhu cầu kết nối trực tiếp hoặc phân kỳ.
Đăng kí
1. Lắp đặt cáp trên không
2. Lắp đặt cực

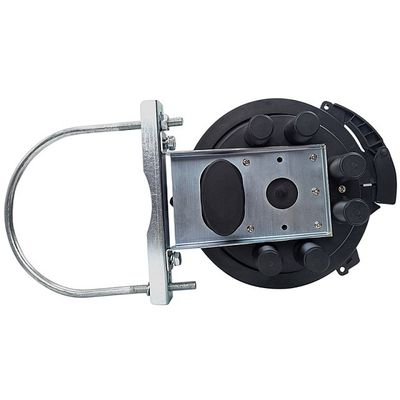

3. Lắp đặt treo tường
4. Lắp đặt lỗ người và lỗ tay
5. Công cụ truy cập FTTH
| Kiểu | GJS-M7 / RS-B-288 | GJS-M7 / RS-B-144 |
| Kích thước (mm) | 230 * 440 | 230 * 320 |
| loại bộ chia | 1:4(2 chiếc)/1:8(1 chiếc) | 1:4(2 chiếc)/1:8(2 chiếc) |
| Đường kính cáp (mm) | 7~20 | 7~20 |
| Dung lượng khay nối | 16 (lõi đơn) | 16 (lõi đơn) |
| Cáp vào/ra | 4/4 | 4/4 |
| Số lượng khay nối tối đa | 18 | 9 |
| công suất tối đa | 288 (lõi đơn) | 144 (lõi đơn) |
| loại niêm phong | ống co nhiệt, cao su silicon | ống co nhiệt, cao su silicon |

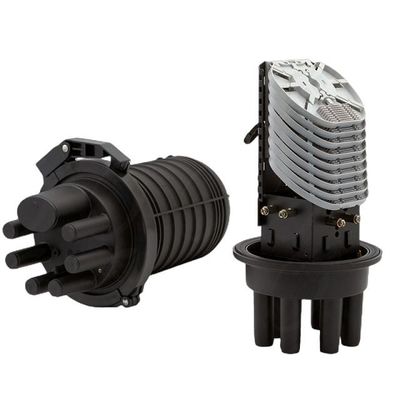

►144 lõi
►lõi 288
