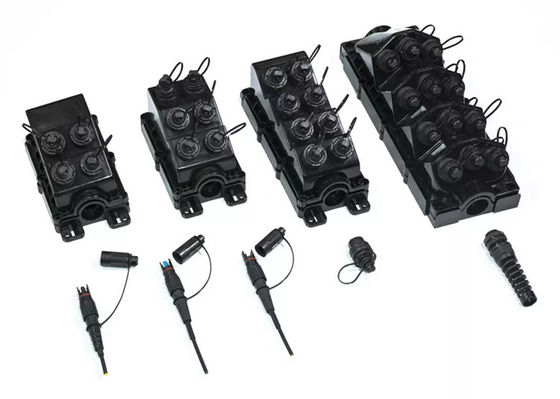

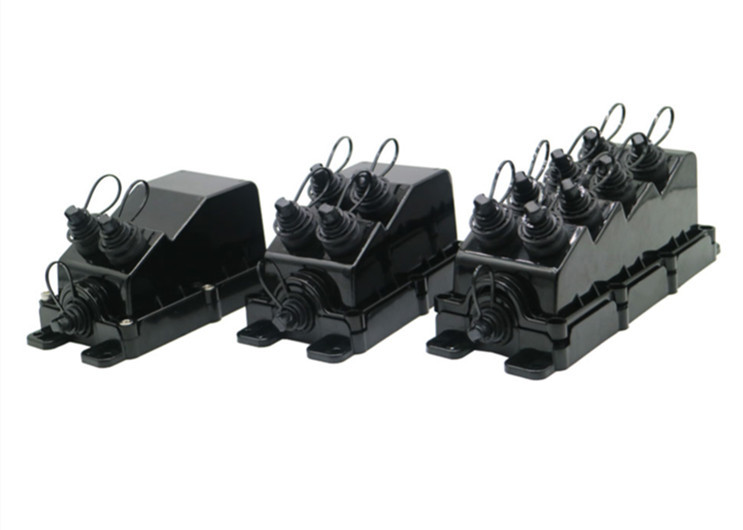

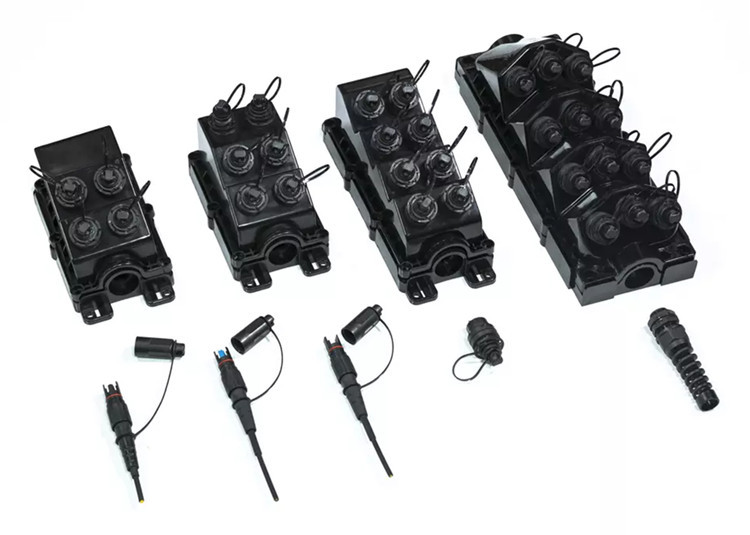

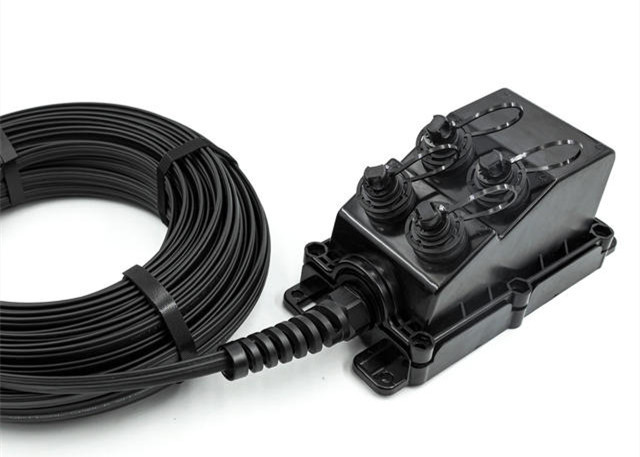

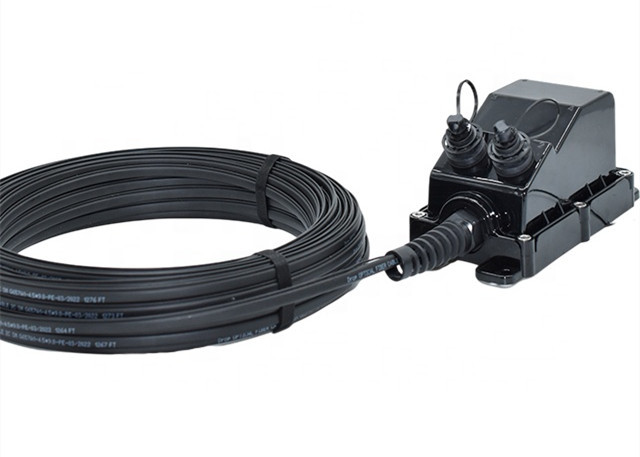

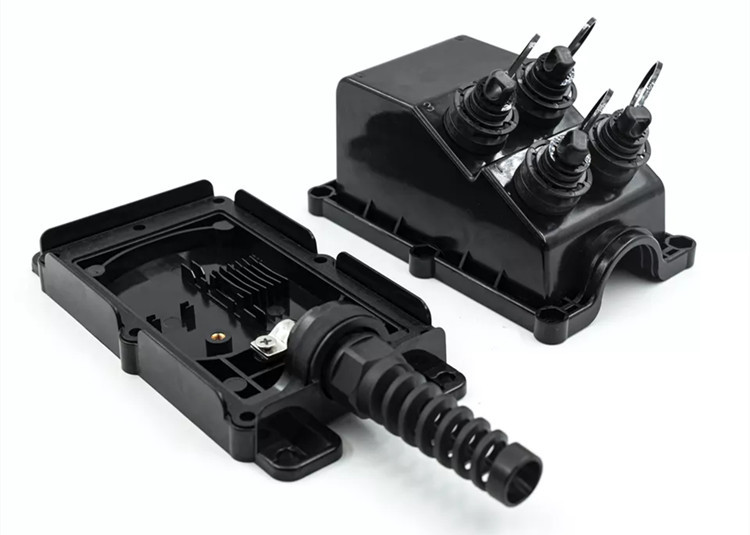

6 Hộp bao vây thiết bị đầu cuối dịch vụ đa cổng sợi quang MST với cáp thả SST tương thích OptiTap
Thiết bị đầu cuối dịch vụ đa cổng (MST) Box FastConnect được sử dụng cho các điểm truy cập của mạng FTTx-ODN.Nó là một sản phẩm với tất cả các cáp đầu vào và đầu ra được kết nối sẵn, loại bỏ nhu cầu mở nắp và nối sợi quang.Tất cả các cổng đều được trang bị bộ điều hợp cứng.Người vận hành không cần nối sợi quang hoặc mở hộp trong quá trình triển khai ODN, giúp cải thiện hiệu quả cung cấp dịch vụ.Hộp MST là một giải pháp phân phối sợi kinh tế mới để sử dụng ngoài trời.So sánh sản phẩm truyền thống hộp MST dễ vận hành và có khả năng tương thích cao.Giảm tổng chi phí vận hành (TCO) từ 15-30%.
Nó có thể được sử dụng để gắn tường, lắp đặt trên không hoặc lắp đặt cột giữ, dựa trên các tình huống khác nhau.hộp MST không chỉ được sử dụng trong lĩnh vực FTTH mà còn được sử dụng trong FTTA hoặc môi trường khắc nghiệt khác.
Đặc trưng:
Khả năng tương thích cao: có thể lắp ráp ODVA, Hconn, Mini SC, PLC, MPO hoặc bộ đổi nguồn.
Nhà máy niêm phong hoặc lắp ráp tại hiện trường.
Đủ khỏe: làm việc dưới lực kéo 1200N trong thời gian dài.
Từ 2 đến 12 cổng cho các đầu nối khắc nghiệt đơn hoặc đa sợi.
Có sẵn với PLC hoặc ống bọc mối nối để phân chia sợi quang.
Đánh giá chống nước IP67.
Treo tường, lắp đặt trên không hoặc lắp đặt cột giữ.
Giảm bề mặt góc và chiều cao đảm bảo không có đầu nối nào cản trở khi vận hành.
Chi phí hiệu quả: tiết kiệm 40% thời gian vận hành.
Đáp ứng tiêu chuẩn IEC 61753-1.
thông số kỹ thuật:
| Kích thước (LxWxH) | 210x105x93(4lõi) |
| Bảo vệ sự xâm nhập | IP68 |
| Nhiệt độ làm việc | -40~85℃ |
| Thành viên cường độ cáp | bọc thép hoặc không bọc thép |
| Loại cáp | Lai hoặc không lai |
| Cáp tròn OD | 5.0mm đến 14.0mm |
| Kích thước cáp phẳng | 4,6x8,9mm |
| Chất liệu áo khoác cáp | LSZH, PE hoặc TPU |
| Bán kính uốn | 20D |
| Kháng cáp | dài hạn 200N/cm |
| Sức căng | dài hạn 1200N |
| Chống tia cực tím | ISO 4892-3 |
| Đánh giá phòng cháy chữa cháy | UL94-V0 |
| Số PLC | 1 ~ 2 chiếc |
| Số lượng vỏ bọc bảo vệ hợp nhất | 1 ~ 24 chiếc |
| Cài đặt | Tường/Cực/Gắn trên không |
Các ứng dụng:
trường FTTH
Giải pháp truyền thống sử dụng ONU hoặc FDH (Optical Network Unit/Fiber Distribution Hub), khi đường trục cáp quang đến bên ngoài dinh thự, biệt thự.FTTX Enclosure có thể thay thế ONU hoặc FDH vì nó có chức năng phân phối sợi quang.Bên trong, nó có thể được cố định 2-4 chiếc PLC 1 * 8 hoặc 1 * 16, và có thể đặt ống bảo vệ mối nối sợi quang 24 chiếc.Sau khi kết hợp với đầu nối chống nước được lắp sẵn 1-48F IP67, Vỏ FTTX có thể kết nối trực tiếp từng biệt thự và biệt thự hoặc silo điện áp thấp.Nó có thể được cố định bên ngoài biệt thự và biệt thự, hoặc lắp đặt cột.Bao vây FTTX có thể giảm tổn thất tín hiệu thông qua ít nút kết nối hơn.Đối với Vỏ bọc FTTX được lắp ráp sẵn tại nhà máy, không cần người vận hành có kỹ năng cao vì không có thao tác nối sợi quang.Hiệu quả cài đặt có thể tăng 40%.
trường FTTA
Theo truyền thống, Thiết bị vô tuyến từ xa (RRU) và Thiết bị băng tần cơ sở tòa nhà (BBU) được kết nối bằng cáp quang, công nghệ mạng hình sao.Mỗi RRU cần một liên kết cáp ngoài trời song công tới BBU.Việc cài đặt sẽ cần nhiều thời gian hơn và chi phí sẽ cao. FTTX Enclosure hoạt động như một hộp Aggregation/Demark, liên kết RRU và BBU với nhau.Từ BBU đến FTTX Enclosure, chỉ cần một cáp lai đa sợi quang.Sau đó, FTTX Enclosure phân chia các sợi quang cho từng RRU thông qua các cụm cáp chống nước được lắp ráp sẵn theo tiêu chuẩn IP67.RRU có thể lấy nguồn thông qua đầu nối nguồn được lắp ráp trên Vỏ FTTX. Nó có thể tránh được sự trùng lặp không cần thiết.
