Hộp đầu cuối cáp quang 1u 24 cổng Bảng điều khiển hộp kết thúc gắn giá đỡ
Sự miêu tả:
Khung phân phối quang (ODF) là khung được sử dụng để cung cấp kết nối cáp giữa các thiết bị truyền thông, có thể tích hợp nối sợi quang, đầu cuối sợi quang, bộ điều hợp & đầu nối sợi quang và kết nối cáp với nhau trong một đơn vị.Nó cũng có thể hoạt động như một thiết bị bảo vệ để bảo vệ các kết nối sợi quang khỏi bị hư hại.
ODF dạng rack thường được thiết kế dạng modul với kết cấu chắc chắn.Nó có thể được cài đặt trên giá với tính linh hoạt hơn theo số lượng và thông số kỹ thuật của cáp quang.Loại hệ thống phân phối quang này thuận tiện hơn và có thể cung cấp nhiều khả năng hơn cho các biến thể trong tương lai.Hầu hết các ODF dạng rack mount là 19”, điều này đảm bảo rằng chúng có thể được lắp đặt hoàn hảo trên rack truyền dẫn tiêu chuẩn thường được sử dụng.
| Bộ điều hợp phù hợp | SCLC |
| Vật liệu | Thép tấm cán nguội |
| Cáp có sẵn | Cáp ngoài trời hoặc trong nhà |
| Chỗ thoát | 24 cổng |
| cách cài đặt | giá đỡ |
| kích thước | 485mmx295mmx47mm(1U 19") |
| Các ứng dụng | Tủ Rack Mountable trong Trung tâm dữ liệu |
| Dung lượng đầu nối | 24 đầu nối SC/LC |
| loại trình kết nối |
SC LC FC ST |
| Vị trí | tủ thường |
| Vị trí sử dụng | Trung tâm dữ liệu |
| Số khay | 1-2 Khay nối |
| Loại sản phẩm | Bảng vá ODF/Fiber |
| Công suất mối nối | 24 sợi |
Tính năng:
1. Kích thước tiêu chuẩn, trọng lượng nhẹ và cấu trúc hợp lý
2. Khay nối bên trong có thể thay đổi
3. Có thể được sử dụng trong khung phân phối tiêu chuẩn 19''
4. Thích hợp cho ruy băng và sợi đơn
5. Tấm bảng điều khiển khác nhau để phù hợp với giao diện bộ điều hợp khác nhau
6. Dấu phía trước trên tấm dễ dàng nhận biết và vận hành
7. Đi kèm với bím tóc sợi quang và bộ điều hợp
8. Dễ quản lý và vận hành
Đăng kí:
1. Vòng thuê bao viễn thông
2. CÁP QUANG
3. Mạng LAN/WAN
4. CATV
nhiều mô hình hơn
| KÍCH CỠ | |
| Loại ngăn kéo Bảng vá sợi quang |
Cổng 1U 12/24 KÍCH THƯỚC:485*295*47MM |
| Loại ngăn kéo Bảng vá sợi quang |
Cổng 2U 48/72 KÍCH THƯỚC:485*250*90MM |
| Loại ngăn kéo Bảng vá sợi quang |
Cổng 3U 96 KÍCH THƯỚC:485*310*120MM |
| Loại ngăn kéo Bảng vá sợi quang |
Cổng 4U 144 KÍCH THƯỚC:485*295*180MM |

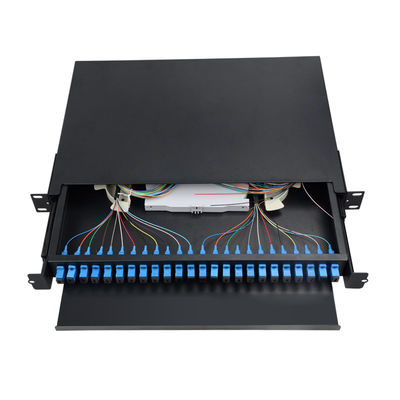

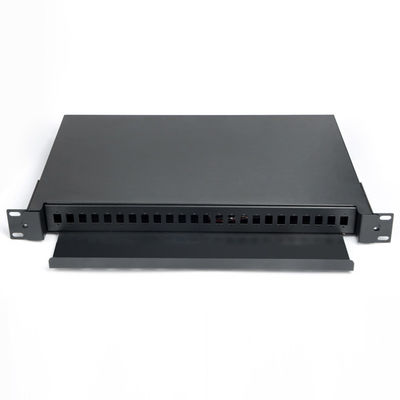

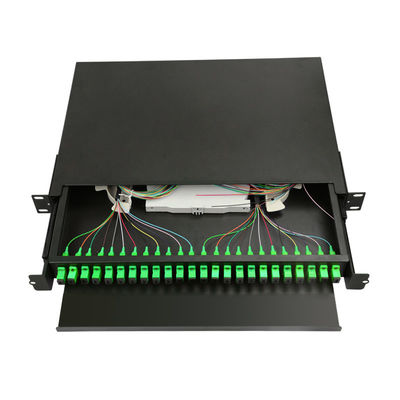

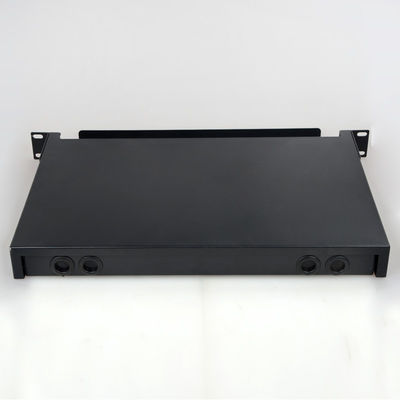

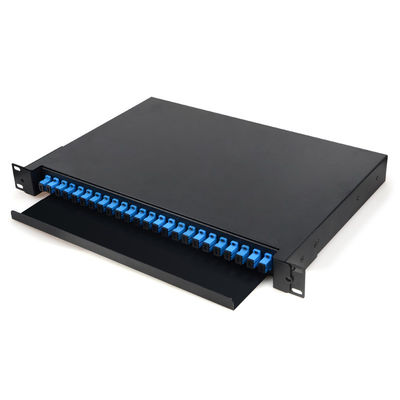

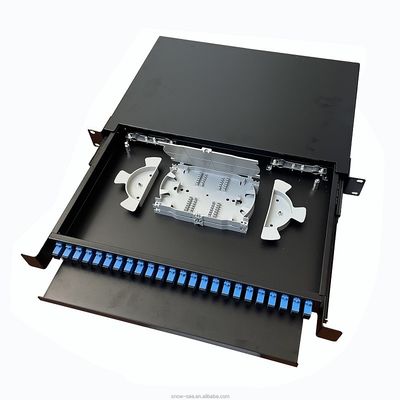

chi tiết hình ảnh:
