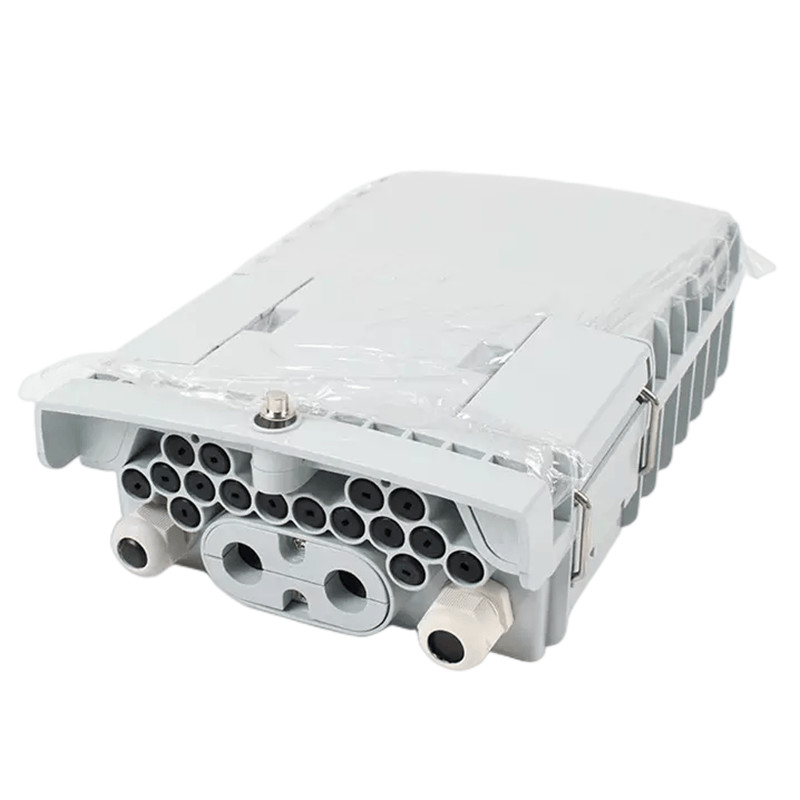

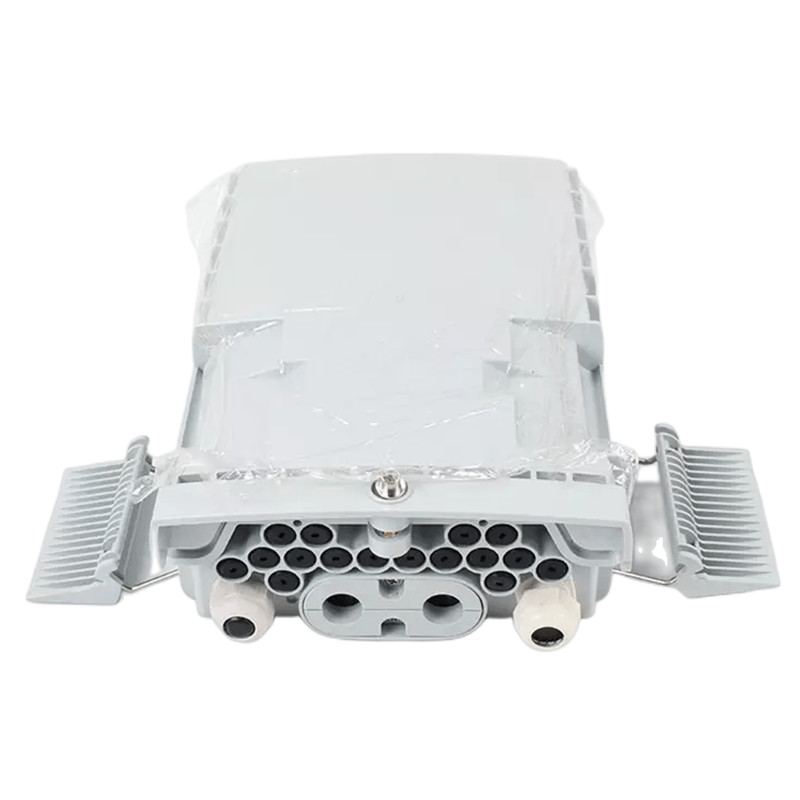

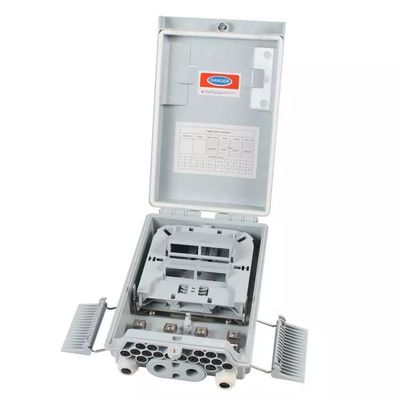

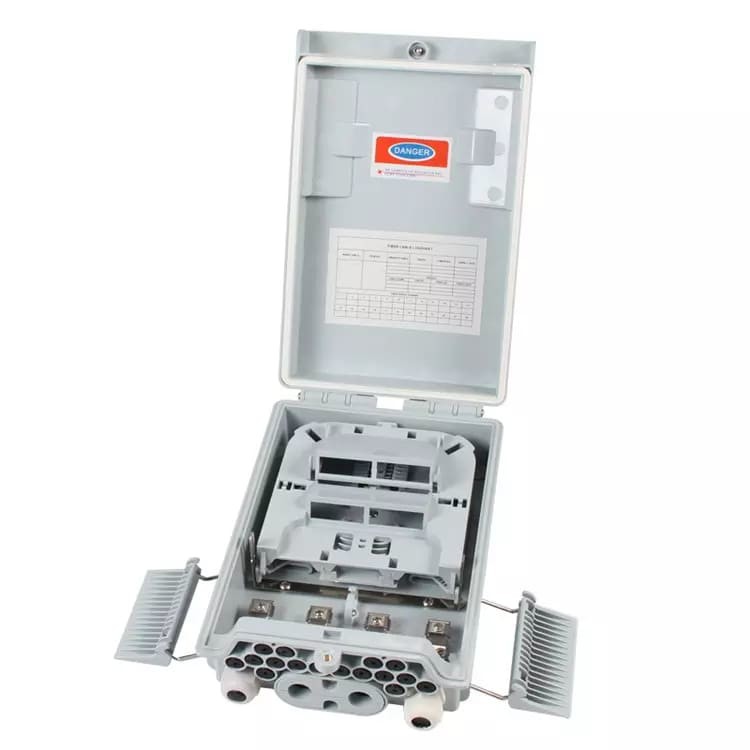

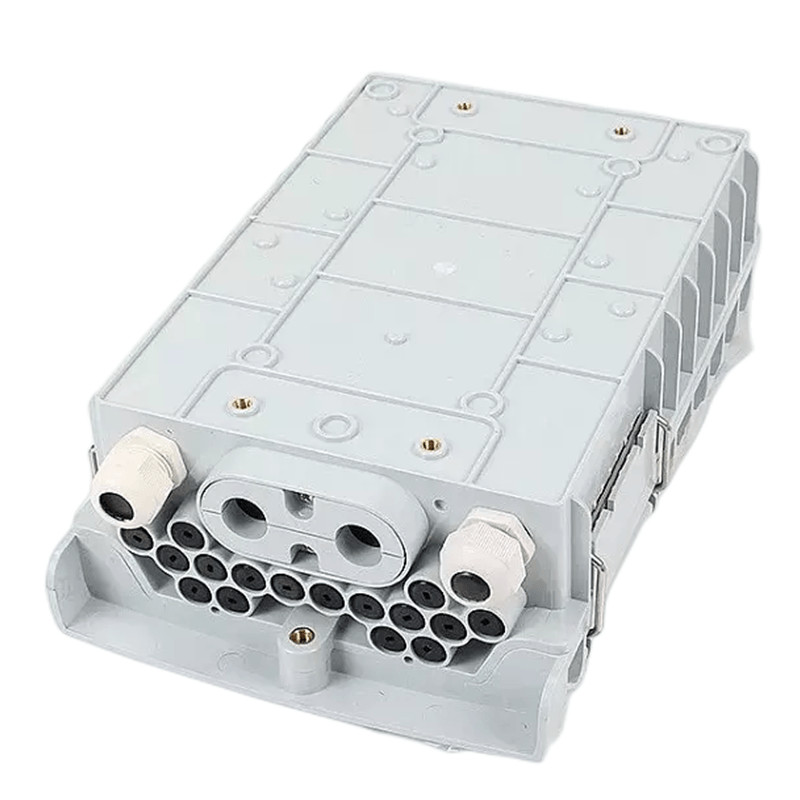

16Cốt lõis 1*16/1*8 Hộp chia cáp quang PLC SC/LC/ST/FC IP68 SM/MM Xám nhạt
Sự miêu tả
TW-FATM-0416Sđược sử dụng làm điểm kết thúc để cáp trung chuyển kết nối với cáp thả trong hệ thống mạng truyền thông FTTx.Việc nối, tách, phân phối sợi quang có thể được thực hiện trong hộp này, đồng thời nó cung cấp khả năng quản lý và bảo vệ vững chắc cho việc xây dựng mạng FTTx.Nó là một trong những hộp nối sợi quang MultiCốt lõi, model mới phù hợp với nhiều tình huống và phương pháp cài đặt đa dạng.Đó là thiết bị đầu cuối dây cáp quang, được gắn ở bên ngoài tòa nhà, hộp chống thời tiết.Đó là điểm phân định ranh giới trong các giải pháp cáp quang.
|
Tên |
1 * 16/1 * 8 Vỏ phân phối hộp chia 16 lõi LGX PLC |
|
Sử dụng |
giải pháp FTTx |
|
Bộ chuyển đổi phù hợp |
SC/LC/ST/FC |
|
Loại cáp |
SM/MM (OM1, OM2, OM3, OM4) |
|
Màu sắc |
Xám nhạt |
|
Vật liệu |
PC+ABS |
|
Kích thước |
274*175*82mm |
|
Mức độ chống thấm nước |
IP68 |
|
Loại ứng dụng |
Trong nhà/Ngoài trời |
|
Kiểu lắp |
Treo tường/Gắn cực |
Tính năng
► Toàn bộ cấu trúc khép kín.
►Chất liệu: PC + ABS, chống ướt, chống nước, chống bụi, chống lão hóa, cấp độ bảo vệ lên tới IP65.
►Kẹp cho cáp trung chuyển và cáp thả, nối sợi, cố định, lưu trữ, phân phối ... vv tất cả trong một.
►Cáp, bím tóc, dây vá đang chạy qua đường dẫn riêng mà không làm phiền nhau, cài đặt bộ chuyển đổi SC loại cassette, bảo trì dễ dàng.
►Bảng phân phối có thể được lật lên, cáp trung chuyển có thể được đặt bằng cổng biểu thức, dễ dàng bảo trì và cài đặt.
►Tủ có thể được lắp đặt theo cách treo tường hoặc treo tường, phù hợp cho cả sử dụng trong nhà và ngoài trời.
Sự chỉ rõ
1. Yêu cầu về môi trường
| Nhiệt độ làm việc |
-40℃ ~ +60℃ |
|
độ ẩm tương đối |
≤ 85% (+30℃) |
|
Áp suất không khí |
70KPa~106Kpa |
2. Bảng thông số kỹ thuật chính
|
Mất chèn |
≤ 0,2dB |
|
Mất lợi nhuận UPC |
≥ 50dB |
|
Mất lợi nhuận APC |
≥ 60dB |
|
Tuổi thọ của chèn và khai thác |
> 1000 lần |
3. Bảng thông số kỹ thuật chống sét
Thiết bị nối đất được cách ly với tủ, điện trở cách ly nhỏ hơn 2 lần104MΩ/500V (DC) ;
IR≥2x104MΩ/500V
Điện áp chịu được giữa thiết bị nối đất và tủ không nhỏ hơn 3000V (DC)/phút, không đâm thủng, không phóng điện bề mặt;
U≥3000V
Cấu hình
|
Người mẫu |
TW-FATM-0416S |
|
Kích thước (Ảnh 1) AxBxC(mm) |
274*175*82 |
|
Công suất tối đa |
Srạch 16 |
| nối 16 | |
| PLC 1*16 ( 2 chiếc 1*8) | |
|
Kích thước cài đặt (Pic 2)DxE (mm) |
140*80*184,5 |
|
Cân nặng |
1,5kg |
|
Màu sắc |
Xám nhạt |
Ảnh 1 Ảnh 2

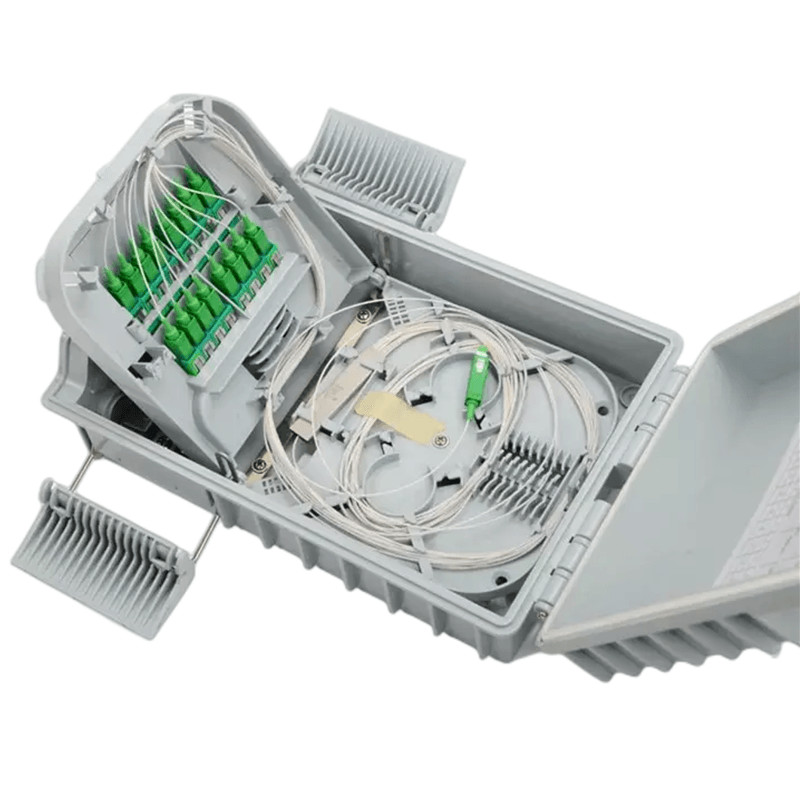

Sản phẩm bên trong cấu trúc và cách cáp
1. Nắp 16W;10. Tấm lật loại C FDB0212E;
2. Đế 16W;11. Tấm lật loại FB0212E B;
3. Vít nối; 12. FDB0212E Tấm lật loại A;
4. Gioăng cao su;13. Giá lật;
5. Chốt hãm;14. Bộ cố định sợi quang FDB026H;
6. Kẹp cửa 8B/12D;15. Giá đỡ tiếp đất FDB0212E;
7. Giá kết nối kẹp cửa 8B/12D;16. PG13.5 Chặn nước;
8. Vòng đệm;17. FDB0216W Thảm thoát cáp;
9. Giá đỡ cố định nắp;18. E loại liên kết-2;
19. Liên kết loại E -1;Cách cáp
Instliên minh
►Lắp đặt treo tường
Khoan 4 lỗ trên tường theo kích thước trong bảng 1, đặt chốt nở Φ7.5*40, đặt hộp khớp với các lỗ và dùng bu lông để siết chặt.(Ảnh 3)
►Cài đặt gắn trên cực
Cố định 1 bộ vòng cực dễ vào cột viễn thông.(Ảnh 4)
Ảnh 3 Ảnh 4
Phụ kiện
1. Hướng dẫn *1
2. phím * 1
3. Vòng đơn giản *2, mặt sau *2 (tùy chọn).
4. Túi đựng phụ kiện * 1
Đăng kí
Trong các hệ thống cáp quang đến cơ sở, tín hiệu được truyền đến cơ sở của khách hàng bằng công nghệ cáp quang.Thiết bị đầu cuối mạng quang (ONT) được sử dụng để kết thúc đường cáp quang, tách tín hiệu thành các bộ phận cấu thành của nó (điện thoại thoại, truyền hình và truy cập Internet) và cung cấp điện cho điện thoại của khách hàng.

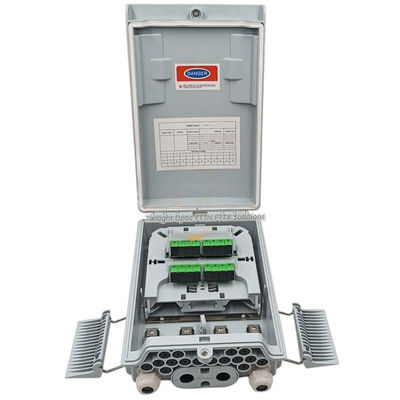

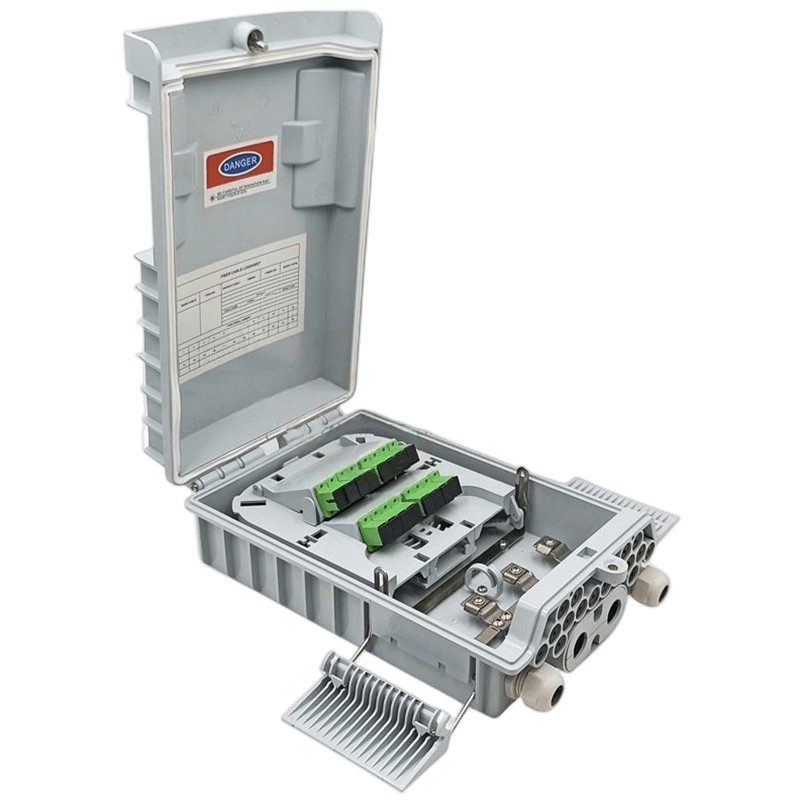

chi tiết hình ảnh

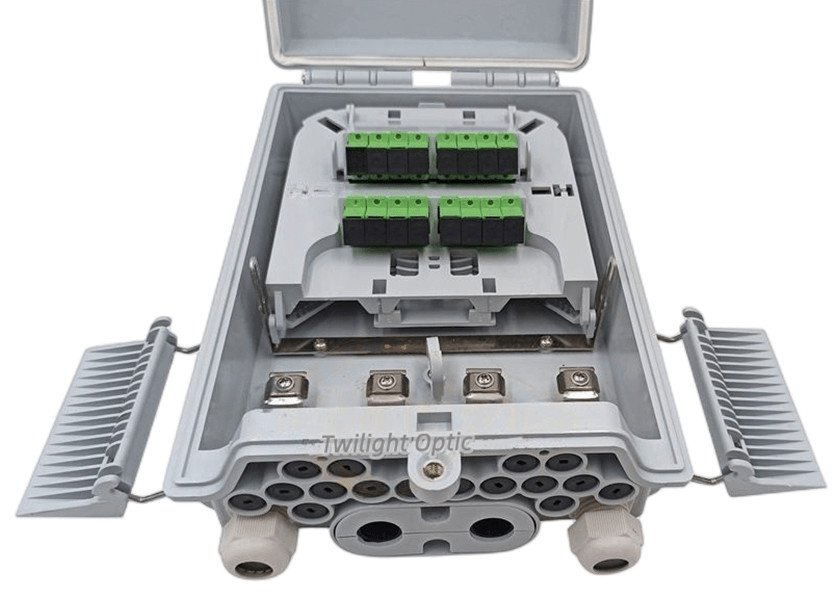

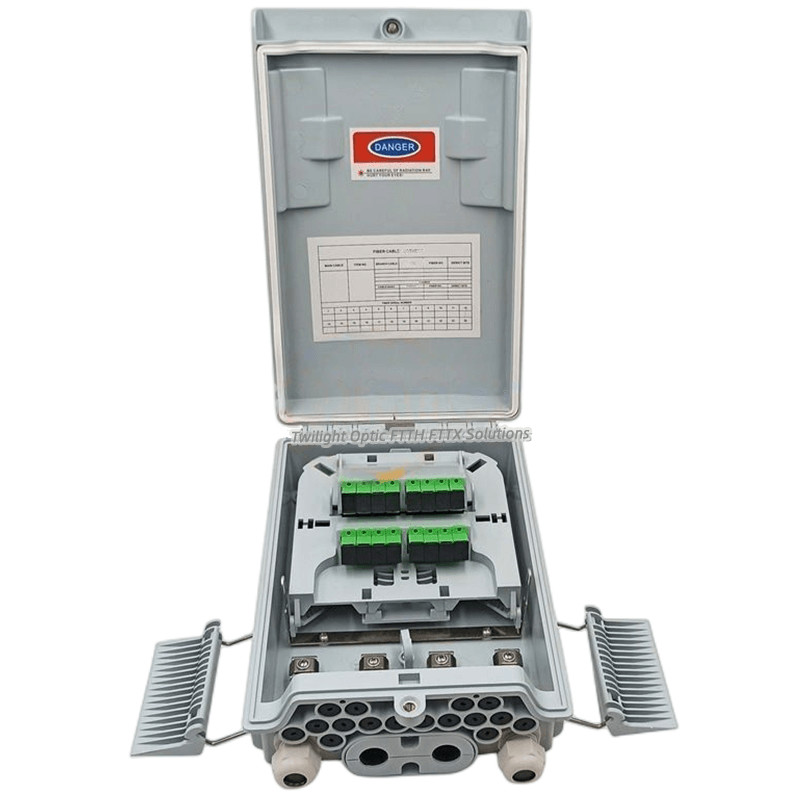

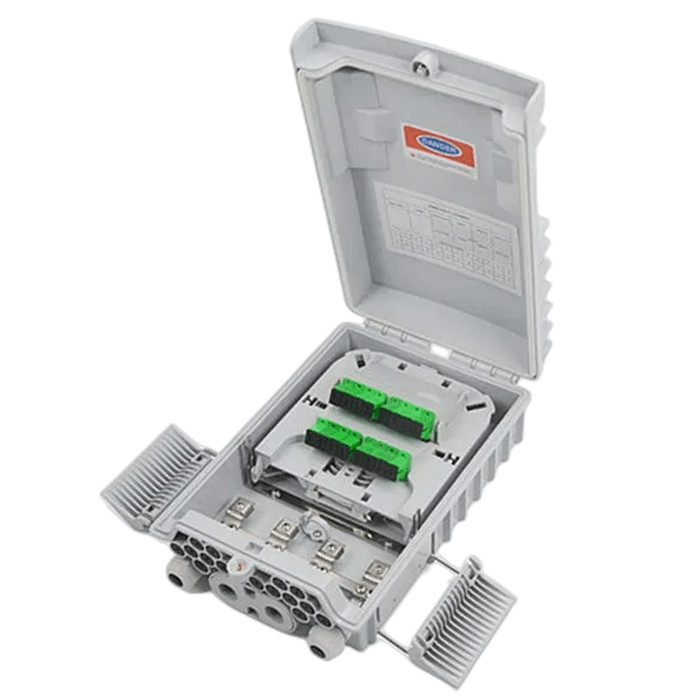

►Có thể khắc phục bằng bộ điều hợp 16ocs và bím tóc
►Cũng có thể sửa với 2pc 1*8 hoặc 1*16 PLC LGX Box Type
