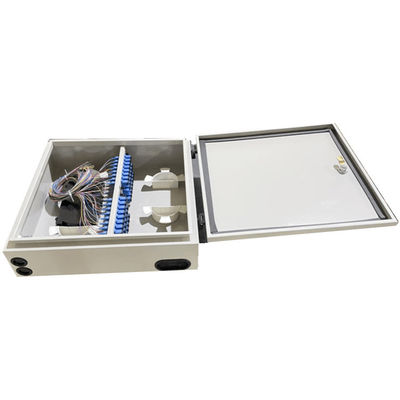

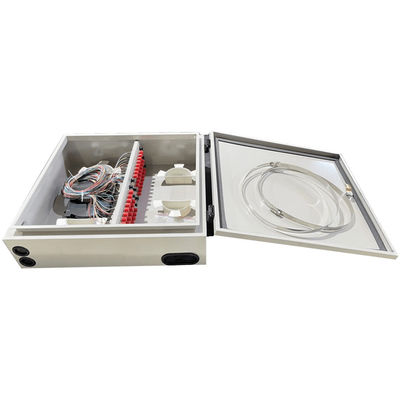

Hộp phân phối cáp treo tường 48 lõi Bộ điều hợp LCD 48F chống nước ngoài trời

Bộ chuyển đổi màn hình LCD 48 lõi FC SC ST chống thấm nước gắn trên tường ngoài trời

Tôi, giới thiệu sản phẩm

Hộp phân phối quang này có thể được sử dụng trong kết nối và gửi các liên kết truyền thông sợi quang ngoài trời, có sẵn để kết nối cáp quang, cáp quang và dây vá, với ưu điểm là hình thức nghệ thuật, vận hành thuận tiện và tuổi thọ cao.

II, tính năng

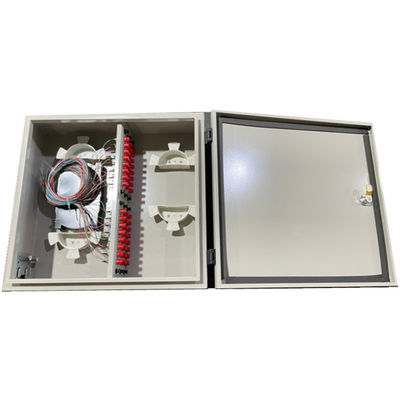

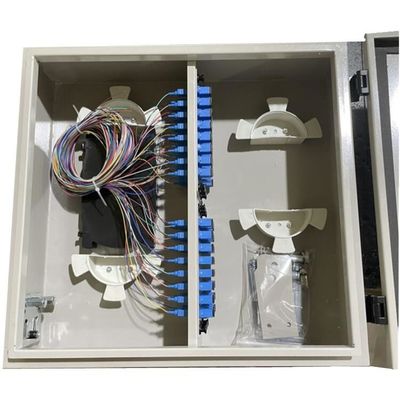

• nó bao gồm thân vỏ, khay nối sợi quang và khung cố định bộ chuyển đổi.
• nó được chia thành hai phần, một phần liên kết với cáp quang để kết nối hợp nhất giữa cáp quang và bím tóc sợi quang và phần khác liên kết với dây vá.Kết hợp hợp nhất và kết nối, giữ sợi dư thừa và giữ dây vá trong tích hợp
• sợi thừa có thể được xoắn quanh hai vòng nhựa đặc biệt, đảm bảo bán kính uốn lớn hơn 40mm.
• sử dụng khung cố định bộ điều hợp 6 cổng để sửa các bộ điều hợp có sẵn cho các loại bộ điều hợp khác nhau, dễ vận hành và tránh mọi hư hỏng không mong muốn đối với sợi quang,
• cáp có thể dẫn vào từ đáy hộp, lối vào được bảo vệ bởi các bộ phận cao su đặc biệt.

III,sự chỉ rõ:

IV, quá trình cài đặt

• mở cửa hộp, dẫn cáp quang vào hộp phân phối, cắt cáp khoảng 1m và lấy chiều dài thích hợp (khoảng 1,5m), sau đó bóc lớp vỏ bảo vệ bên ngoài.Để lại lõi cốt cáp 85mm và cắt bỏ phần thừa, luồn lõi cốt vào ván ép rồi siết chặt.
• luồn dây cáp quang đã bóc vỏ vào ống PVC (khoảng 0,9m) và xoắn chúng quanh khay chứa sợi quang, cố định bằng dây buộc nylon ở đầu vào của khay nối.
• lắp bộ điều hợp vào khung cố định bộ điều hợp 6 cổng, sau đó cố định khung, kết nối bộ điều hợp và bím tóc, giữ bím tóc xung quanh hai trụ phía trên và thổi các khay.
• Lấy khay mối nối ra khỏi hộp, bảo vệ điểm nối và điểm nối bằng ống co nhiệt, sau đó đặt nó vào rãnh của khay mối nối, đậy nắp lại vào khay.Di chuyển khay nối trở lại và cố định nó trên hộp bằng vít.
• luồn dây vá vào hộp qua các bộ phận cao su đặc biệt và kết nối với bộ điều hợp, đầu còn lại của dây vá liên kết với các thiết bị quang học.

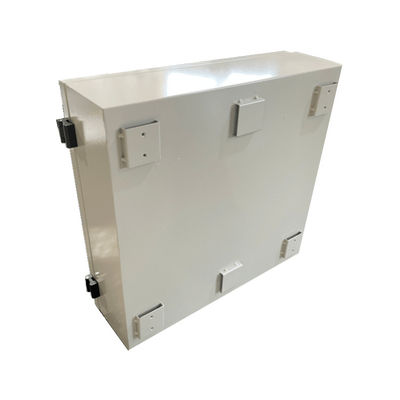

• đóng hộp, gắn lên tường sau khi xác nhận niêm phong.

 phụ kiện

• hướng dẫn cài đặt 1 mảnh
• ống co nhiệt 24 que
• Ống bảo vệ PVC 1m 1.5m
• cà vạt nylon 8 thanh
