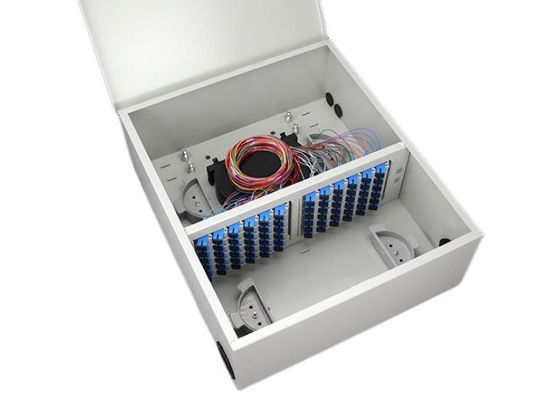

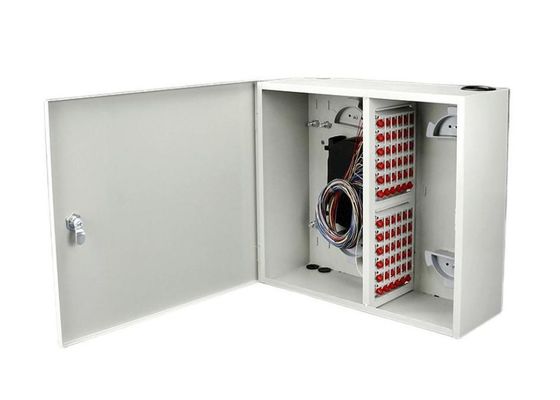

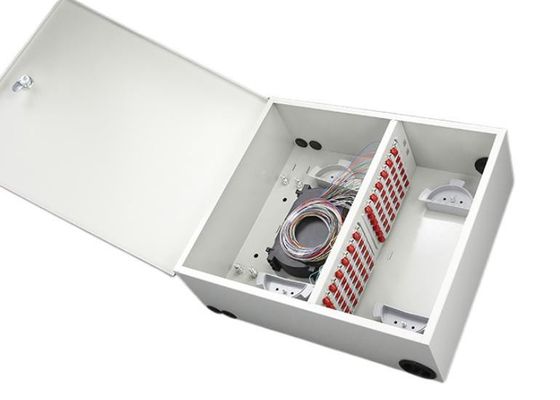

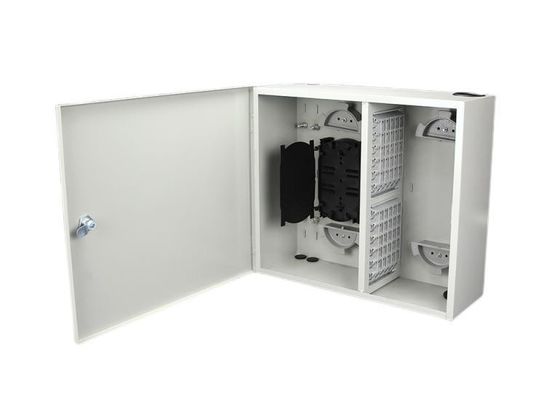

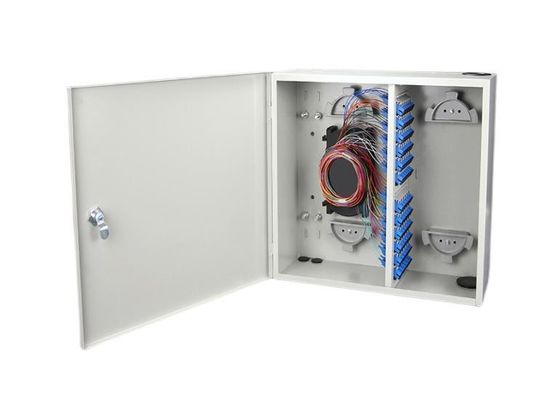

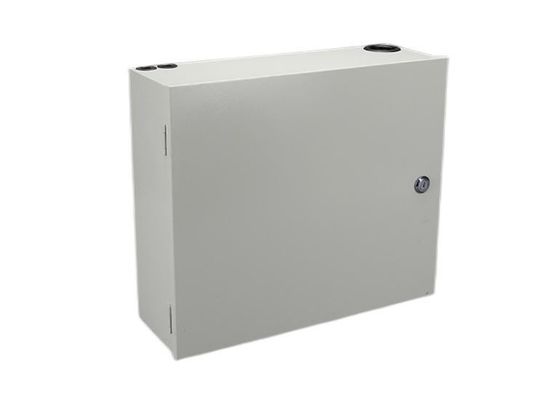

Hộp phân phối cáp treo tường ODF FC 72F 72 Cổng một cửa

Hộp phân phối sợi quang Odf treo tường trong nhà 72 cổng một cửa

Giơi thiệu sản phẩm

Khung phân phối sợi quang treo tường trong nhà có thể quản lý cả sợi đơn và ruy băng & gói

cáp quang để sử dụng trong nhà.Có các giao diện đầu ra FC, LC, SC, ST tùy chọn và hoạt động lớn

không gian để tích hợp bím tóc, dây cáp và bộ điều hợp.

Hộp tích hợp nối sợi, lưu trữ và kết nối cáp với nhau trong một đơn vị.

Họ có thể quản lý cả cáp quang loại bó và loại ruy băng.Đó là với không gian làm việc rộng lớn để tích hợp bím tóc,

cáp và bộ điều hợp để quản lý sợi quang.

Khung phân phối sợi quang này được thiết kế để treo tường ngoài trời, sử dụng thép cán nguội, có bộ chuyển đổi

khay tấm & mối nối ở một bên để nối, phân phối và quản lý sợi quang.

Đặc trưng

• Nó bao gồm thân vỏ, khay nối sợi quang và khung cố định bộ chuyển đổi.
• Các sợi thừa có thể được xoắn quanh hai vòng nhựa đặc biệt, đảm bảo bán kính uốn lớn hơn 40mm.
• Sử dụng khung cố định bộ điều hợp 6 cổng để cố định bộ điều hợp có sẵn cho các loại bộ điều hợp khác nhau, dễ vận hành và tránh mọi hư hỏng không mong muốn đối với sợi quang.
• Cáp có thể dẫn vào từ đáy hộp, lối vào được bảo vệ bởi các bộ phận cao su đặc biệt.
• Khay nhựa ABS bên trong, 12 lõi mỗi khay.
• Khay nối ở một bên hoặc cả hai bên có sẵn.
• Tấm tiếp hợp khác nhau có sẵn: FC, SC, LC, ST…
• Các cổng vào cáp phù hợp với cáp quang đơn, bó và cáp quang.
• Loại treo tường, sử dụng trong nhà, có sẵn cột treo & đế dưới.
• Dung lượng tùy chọn 12, 24, 48, 96 ….

Sự chỉ rõ:

TÔIquá trình cài đặt

• mở cửa hộp, dẫn cáp quang vào hộp phân phối, cắt cáp khoảng 1m và lấy chiều dài thích hợp (khoảng 1,5m), sau đó bóc lớp vỏ bảo vệ bên ngoài.Để lại lõi cốt cáp 85mm và cắt bỏ phần thừa, luồn lõi cốt vào ván ép rồi siết chặt.
• luồn dây cáp quang đã bóc vỏ vào ống PVC (khoảng 0,9m) và xoắn chúng quanh khay chứa sợi quang, cố định bằng dây buộc nylon ở đầu vào của khay nối.
• lắp bộ điều hợp vào khung cố định bộ điều hợp 6 cổng, sau đó cố định khung, kết nối bộ điều hợp và bím tóc, giữ bím tóc xung quanh hai trụ phía trên và thổi các khay.
• Lấy khay mối nối ra khỏi hộp, bảo vệ điểm nối và điểm nối bằng ống co nhiệt, sau đó đặt nó vào rãnh của khay mối nối, đậy nắp lại vào khay.Di chuyển khay nối trở lại và cố định nó trên hộp bằng vít.
• luồn dây vá vào hộp qua các bộ phận cao su đặc biệt và kết nối với bộ điều hợp, đầu còn lại của dây vá liên kết với các thiết bị quang học.
• đóng hộp, gắn lên tường sau khi xác nhận niêm phong.

 Phụ kiện

• hướng dẫn cài đặt 1 mảnh
• ống co nhiệt 24 que
• Ống bảo vệ PVC 1m 1.5m
• cà vạt nylon 8 thanh

Đăng kí

1. Mạng truy cập FTTH.
2. Mạng viễn thông
3. Mạng CATV
4. Truyền thông dữ liệu Mạng
