Trung tâm phân phối sợi quang Tủ cáp quang ngoài trời FDH 288Cốt lõi Fiber Access Terminal FAT
1. Đặc điểm kỹ thuật
|
Thông số |
|
|
Người mẫu |
TW-CBSMC-288A |
|
tối đa.Số lõi |
288F SC, hoặc 576F LC |
|
Loại bộ chia |
loại ABS |
|
tối đa.Số bộ chia |
10 |
|
Loại khay nối |
12 nhân/khay hoặc 24 nhân |
|
tối đa.Số khay mối nối |
24 hoặc 24 |
|
Chất liệu tủ |
SMC |
|
bảng điều khiển bộ điều hợp |
FC vuông, SC, DLC (loại SC) |
|
Điện trở cách điện (MΩ) |
1000 @500V (DC) |
|
Điện áp chịu được (V/phút) |
3000 (DC), không có sự cố, không phóng điện |
|
Loại cài đặt |
Đất |
|
Đánh giá bảo vệ |
IP65 |
|
Nhiệt độ hoạt động (°C) |
-40~ +60 |
|
Kích thước (mm) |
1450*750*320MM |
|
Trọng lượng (kg) |
80 |
Đặc trưng:
1. Cường độ cao và hiệu suất chống xói mòn;
2. Có khả năng chống lại biến đổi khí hậu đột ngột và môi trường khắc nghiệt;
3. Công suất có thể được tùy chỉnh linh hoạt theo yêu cầu;
4. Cài đặt nhanh chóng và thuận tiện;
5. Đơn vị mối nối trực tiếp tích hợp có khả năng cung cấp chức năng kết nối trực tiếp;
6. Thiết kế hoàn hảo của định tuyến dây cáp quang có thể tạo điều kiện thuận lợi cho việc quản lý và bảo trì các sợi quang;
7. Với các thiết bị bảo vệ nối đất và buộc chặt an toàn và đáng tin cậy cho sợi quang;
8. Áp dụng cho sợi có dạng dây đeo và không có dây đeo.
9. Dung lượng lớn: dung lượng phân phối tối đa là 96 lõi, 144 lõi, 288 lõi và 576 lõi bốn loại cáp quang và khả năng hàn trực tiếp là lõi đơn, 120 lõi -240 lõi, và cáp quang ribbon 240 lõi -480 lõi.
10. Tủ sử dụng vật liệu chống ăn mòn đặc biệt có độ bền cao, có đặc tính chống thấm nước, chống ngưng tụ, chống ẩm tốt và có thể chịu được các tác động xấu khác nhau do khí hậu và môi trường gây ra.
11. Tủ được trang bị ống dẫn dây nằm ngang, giúp bố trí cáp quang hợp lý và gọn gàng hơn.
12. Thông qua khay đầu cuối tích hợp hàn và phân phối.Việc hàn và phân phối được thực hiện ở cùng một cấp độ, giúp thao tác thuận tiện, giảm chiều dài của sợi đuôi băng và giảm chi phí.
13. Mô-đun đầu cuối sử dụng cấu trúc kéo ra ngang với 12 lõi như một đơn vị, mỗi lõi có thể được rút ra riêng biệt, giúp thuận tiện cho việc vận hành phân phối và giảm số lần uốn phát sinh từ việc phân phối sợi đuôi.
14. Bộ chia sợi quang có cấu trúc hợp lý, lõi cáp quang được bọc bằng ống bọc ngoài và có thể thực hiện việc cố định, nối đất và các thao tác khác trên cáp quang mà không cần tháo bộ chia sợi quang.
Các ứng dụng:
1. Mạng cục bộ；
2. Mạng CATV；
3. Hệ thống FTTx/Dự án FTTH；
4. Mạng diện rộng.

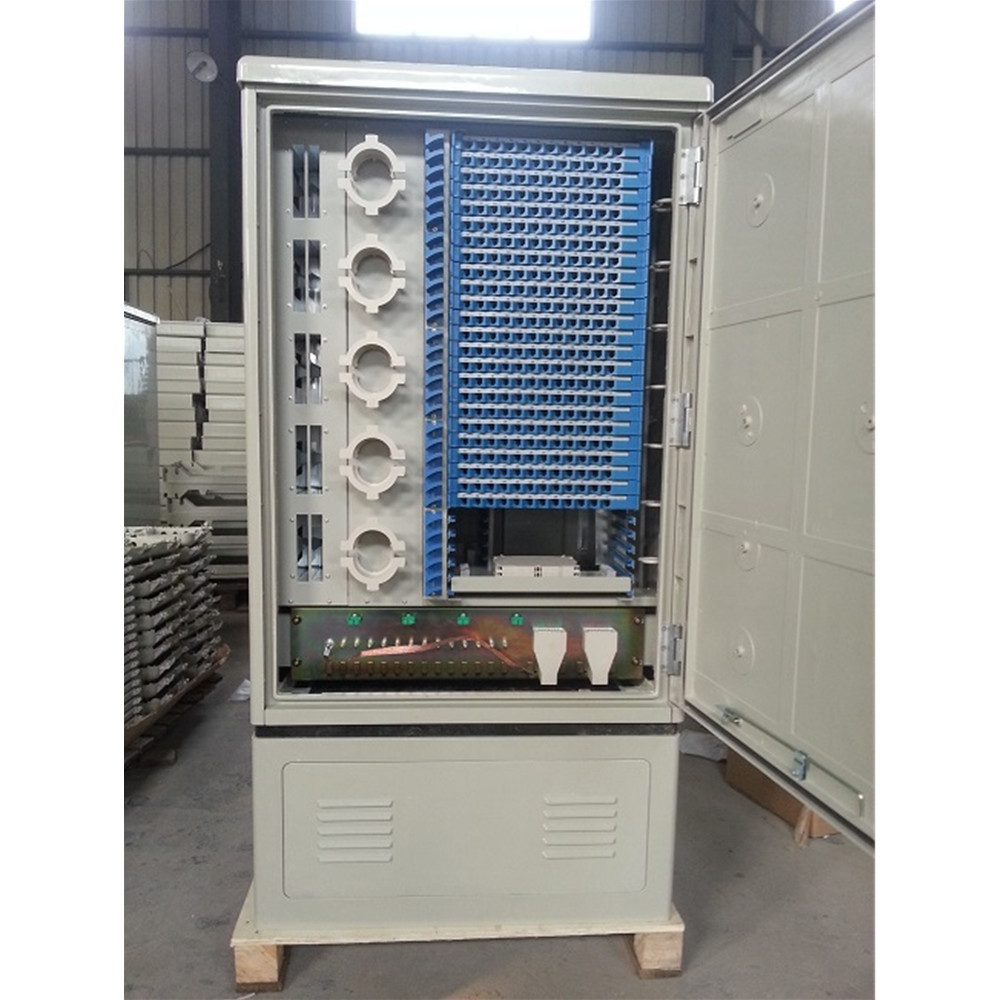

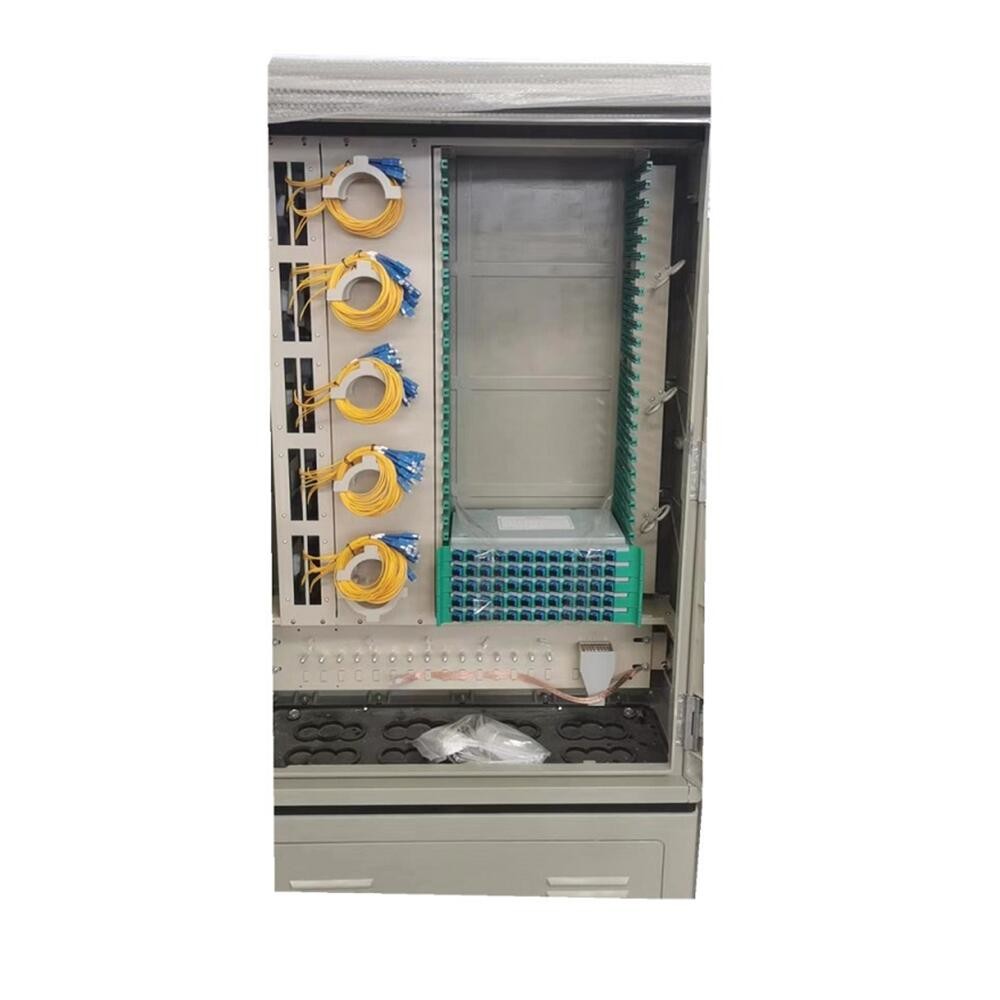

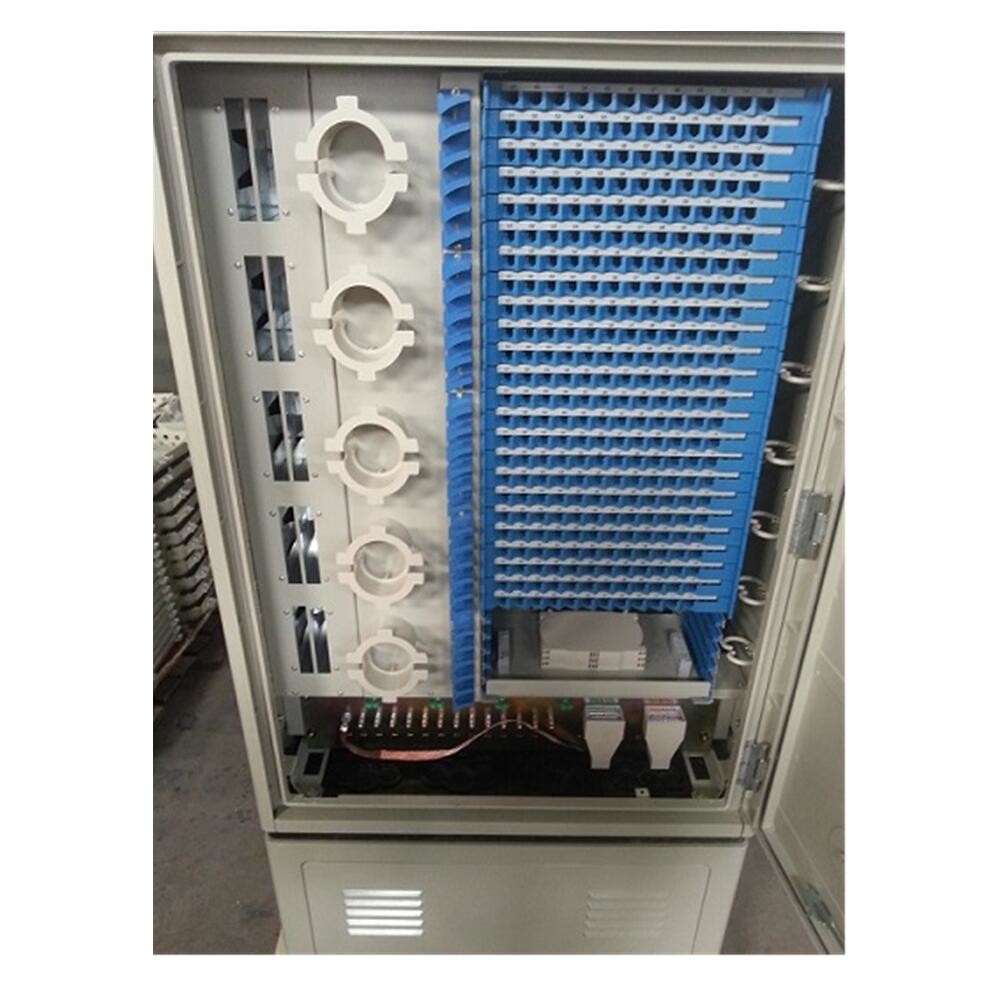

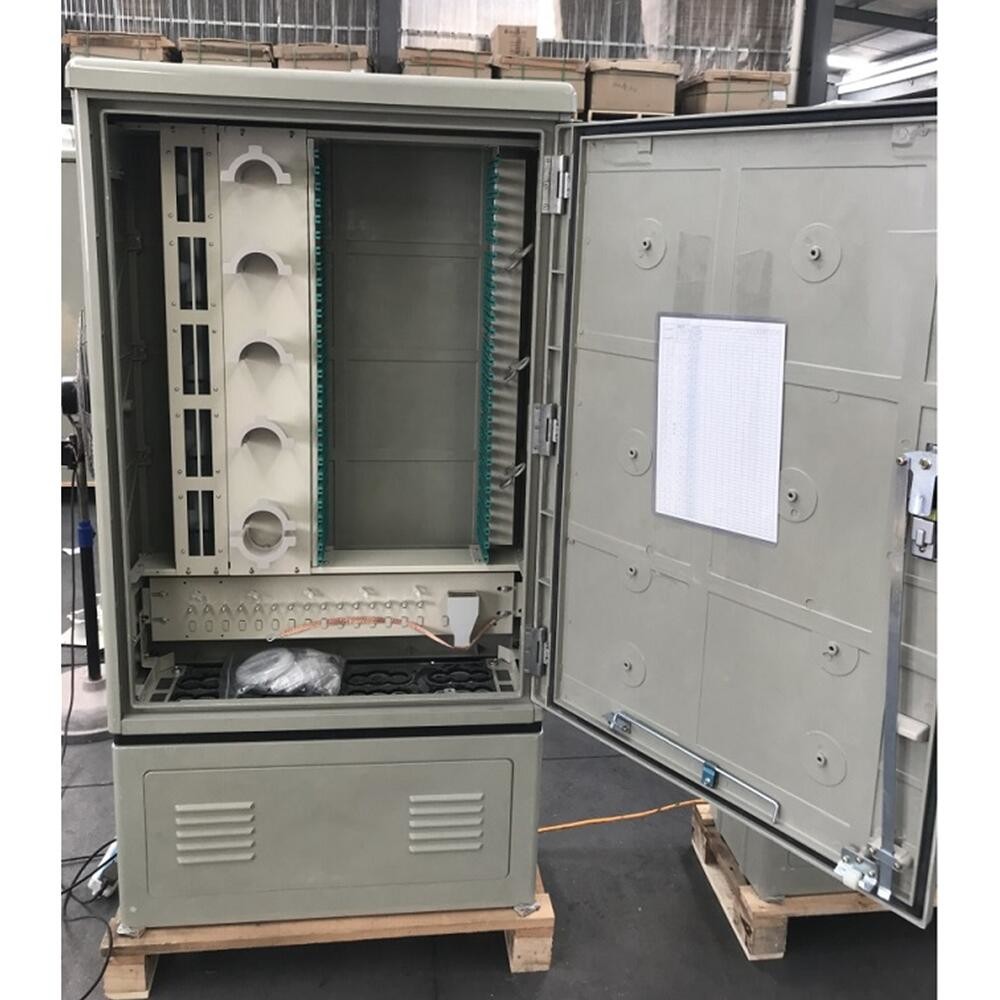

Thêm hình ảnh để tham khảo:
