Tủ phân phối sợi gắn trên bệ 288 lõi sợi ngoài trời Đầu nối Sc / Apc
Sự miêu tả:
Tủ cáp quang ngoài trời 288 Cốt lõi có thể được áp dụng trong liên kết tích cực với cáp quang trung kế và phân phối cáp, hoàn thành việc hợp nhất, lưu trữ, phân phối và gửi cho cáp.
Thân vỏ tiêu chuẩn, được làm bằng vật liệu composite đặc biệt (Thép không gỉ) cường độ cao, chống ăn mòn, chống lão hóa, với khả năng bảo vệ đạt cấp IP65.Thích ứng với các điều kiện thời tiết xấu khác nhau, với khả năng bịt kín đáng tin cậy, chống nước và chống ẩm.
1. Đặc điểm kỹ thuật
|
Thông số |
|
|
Người mẫu |
TW-CBSMC-288C |
|
tối đa.Số lõi |
288 Cốt lõi SC,FC,ST Simplex Fiber hoặc 576 LC Fibers |
|
Loại bộ chia |
Loại hộp ABS |
|
tối đa.Số bộ chia |
10 |
|
Loại khay nối |
12 nhân/khay hoặc 24 nhân |
|
tối đa.Số khay mối nối |
24 hoặc 24 |
|
Chất liệu tủ |
SMC |
|
bảng điều khiển bộ điều hợp |
Quảng trường FC, SC, DLC (loại SC) |
|
Điện trở cách điện (MΩ) |
1000 @500V (DC) |
|
Điện áp chịu được (V/phút) |
3000 (DC), không có sự cố, không phóng điện |
|
Loại cài đặt |
Đất |
|
Đánh giá bảo vệ |
IP65 |
|
Nhiệt độ hoạt động (°C) |
-40~ +60 |
|
Kích thước (mm) |
1450*750*320MM |
|
Trọng lượng (kg) |
80 |
Thuận lợi
1. Hệ thống quản lý sợi tổng thể cho tối đa 288 sợi
2. Không gian cho cáp vá thừa
3. Mật độ cao
4. Nối và vá trong một khay
5. Phục vụ cho tất cả các loại đầu nối
6. Các khay tổ chức mối nối trượt ra riêng lẻ cung cấp
7. Dễ dàng tiếp cận các mối nối
8. Giảm căng thẳng thích hợp cho cáp đến
9. Ngoại hình ưa nhìn
10. Kháng tia cực tím
11. Khả năng chống ăn mòn và hầu hết các hóa chất
12. Chất
13. Khả năng chống va đập rất cao
14. Có thể gắn trên bệ bê tông hoặc polyester
Điều kiện dịch vụ
1. Nhiệt độ làm việc: ―5℃～+40℃ (trong nhà), ―40℃～+60℃ (ngoài trời)
2. Độ ẩm tương đối: ≦85% (ở +30℃) (trong nhà), ≦95% (ở +40℃) (ngoài trời)
3. Áp suất khí quyển: 70kPa～106kPa
yêu cầu phù hợp
1. Cáp quang phải tuân theo Tiêu chuẩn GB/T7424 và GB/T11819.
2. Bước sóng hoạt động danh định là: 1310nm, 1550nm.
độ bền cơ học
Sự xuất hiện của tủ kết nối chéo sợi quang có thể chịu được áp suất ít nhất 980N theo phương thẳng đứng.Sau khi cửa tủ được mở, nó có thể chịu được áp suất ít nhất 200N từ đầu ngoài cùng của cửa.
hiệu suất niêm phong
Tủ ở trạng thái khóa.Hiệu suất bảo vệ của thiết bị trong nhà có thể đạt yêu cầu của IP53 như được chỉ định trong GB4205 và của loại ngoài trời có thể đạt yêu cầu của IP65 như được chỉ định trong GB4208.
Các ứng dụng:
1. Truyền thông
2.Mạng
3.điều khiển công nghiệp
4.tự động hóa tòa nhà
5.Cắm đầu nối và độ bền >1000 lần

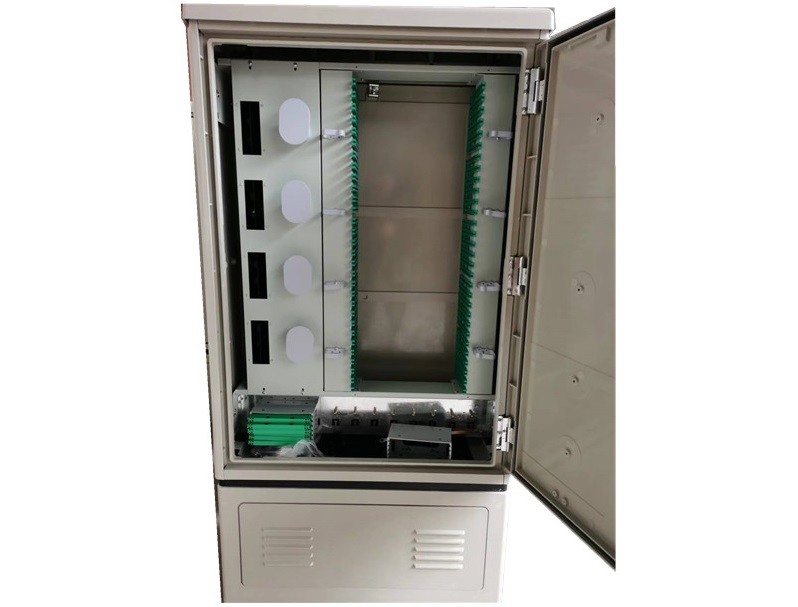

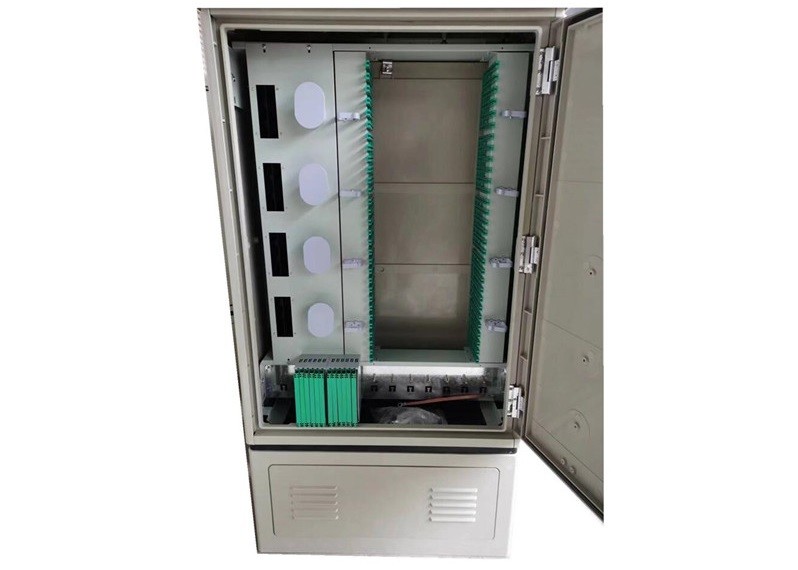

Thêm hình ảnh để tham khảo:
