Trung tâm phân phối sợi quang đứng 144 lõi FC SMC Tầng Tủ mạng viễn thông FDH
Mô tả:
Tủ kết nối cáp quang là một thiết bị quang ngoài trời được thiết kế đặc biệt cho mạng truy cập cáp quang ngoài trời.Đạt được kết nối, nối, lưu trữ và phân phối sợi quang.
Nó có hai loại phương pháp cài đặt: gắn trên sàn và trên không.
Sự chỉ rõ:
| Trình kết nối được kết thúc trước | LC, SC, FC, ST |
| Đầu nối được đánh bóng | UPC hoặc UPC |
| Chế độ sợi quang | SM/MM |
| Đếm sợi | 144 Sợi SC.FC, Sợi ST hoặc Sợi 288 LC |
| Kích cỡ | 1030*540*300MM |
| Màu áo khoác | Xám |
| Chất liệu áo khoác | SMC |
| Sự bảo đảm | Nhiều năm |
| Đăng kí | Giải Pháp FTTH |
| Từ khóa Sản phẩm | Tủ phối quang 144 Cốt lõi, tủ phối quang ngoài trời, tủ phối quang ngoài trời 144 Cốt lõi, tủ phối quang ngoài trời 144 Cốt lõi |
Đặc trưng:
1. Thân vỏ tiêu chuẩn, được làm bằng vật liệu composite đặc biệt (SMC) cường độ cao, chống ăn mòn, chống lão hóa, thích ứng với nhiều điều kiện thời tiết xấu khác nhau, với khả năng bịt kín đáng tin cậy, chống thấm nước và chống ẩm.
2. Cửa đơn/đôi, chống bụi và chống thấm nước.Và mức độ bảo vệ: 1P65
3. Thiết kế tốt cho cấu trúc bên trong, lắp đặt dễ dàng.
4. Chỉ dẫn rõ ràng về nối và phân phối.
5. Bộ điều hợp có thể là ST, FC, SC, v.v.
6. Đủ định tuyến sợi quang và không gian lưu trữ bên trong.
7. Thiết bị cố định cáp và thiết bị nối đất đáng tin cậy.
8. Thiết kế tốt định tuyến nối và đảm bảo bán kính uốn của sợi quang.
9. Nhiệt độ làm việc -40C đến +40C
10. Nhiệt độ bảo quản -40C đến +60C
11. Độ ẩm tương đối ≤95% (+40C)
12. Áp suất khí quyển 70Kpa đến 106Kpa
13. Dung lượng 144 nhân
Đặc điểm cấu trúc:
Thiết kế mô-đun cung cấp sự linh hoạt lớn nhất, đáp ứng nhu cầu phát triển hiện tại và tương lai
Thân sử dụng SMC hoặc thép không gỉ và bề mặt sử dụng phun sơn tĩnh điện nên có khả năng chống ăn mòn và chống lão hóa tốt, lớp chống gió của thân đạt cấp độ IP65.Hiệu quả của sương phòng thủ là tuyệt vời.
Khay mô-đun có thể xoay 90 độ quanh trục ở phía trước bên trái và góc xiên của các bộ điều hợp trong mô-đun chiếm 30 độ.Cài đặt khóa kẹp đảm bảo bán kính uốn của sợi trực tiếp và ngăn ngừa mắt bị thương.
Đĩa hàn có thể quay 90 độ, sau đó rút ra, thuận tiện cho việc thi công, cũng như thuận tiện cho việc mở rộng và bảo trì
Tủ nối chéo có cửa trước và sau, có không gian đi cáp rộng rãi, thuận tiện cho việc vận hành và bảo trì
tủ kết nối chéo có thiết bị đáng tin cậy cho độ bền, bong tróc và nối đất của cáp quang
Điện trở cách điện giữa đất và hộp bảo vệ cao áp20,000MΩ /500V (DC)
Điện áp chịu lực > 3000VAC (50Hz) 1 phút không đánh thủng, phóng hồ quang
tủ kết nối chéo sợi quang Kiểm tra độ bền cơ học: ≥1000 lần
Kích thước tủ:
| Kiểu | Kích thước mm |
| Treo Tường 96Lõi | 600*450*280mm |
| Treo tường 144 lõi | 750*540*300MM |
| Sàn Đứng 144 lõi | 1030*540*300MM |
| Sàn đứng 288 lõi | 1450*750*320MM |
| Sàn đứng 576 nhân | 1450*750*540MM |

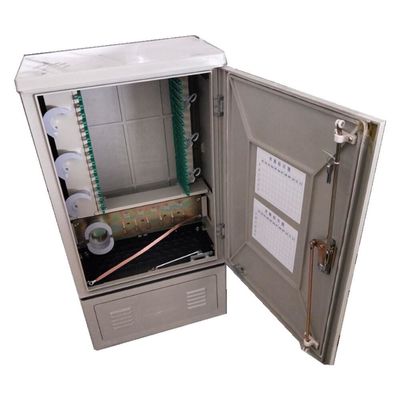

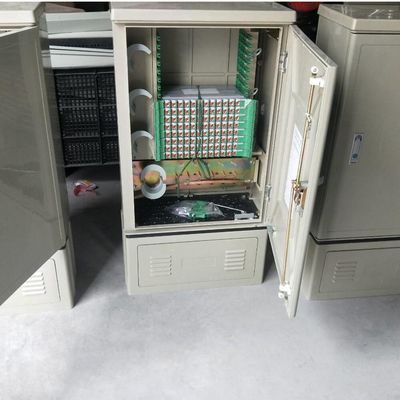

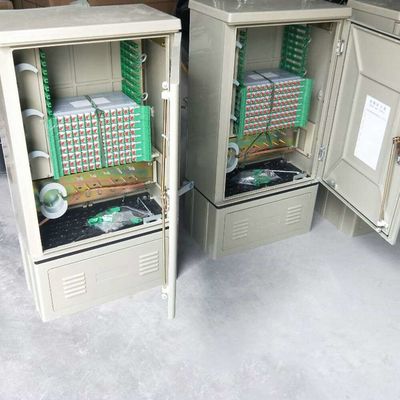

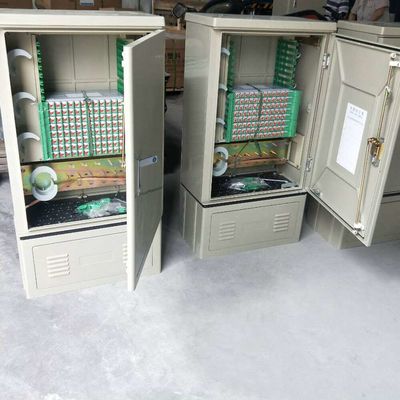

Thêm hình ảnh sản phẩm để tham khảo:
