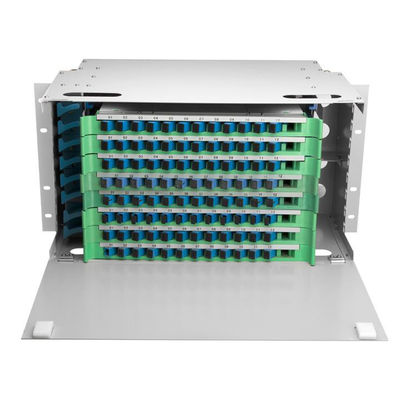

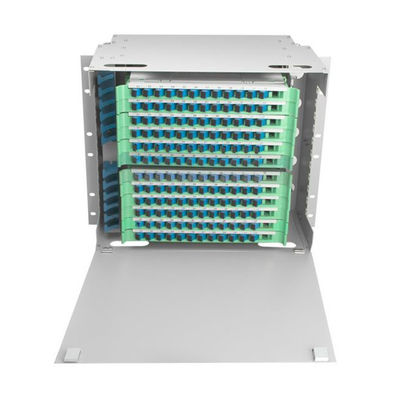

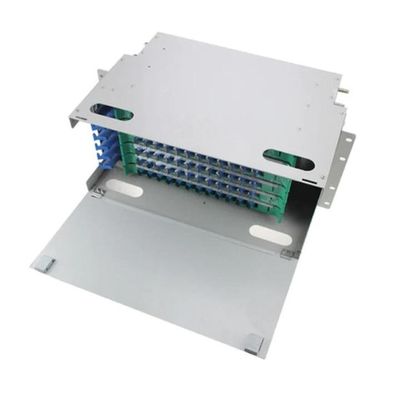

Khung phân phối sợi quang ODF Patch Panel 19" 72 Cốt lõi Rack Mount
Sự miêu tả:
ODF được thiết kế để hỗ trợ đầu cuối trực tiếp ti hoặc ghép nối hợp nhất các sợi quang. Vật liệu được sử dụng cho bảng vá lỗi là kim loại chất lượng cao với lớp hoàn thiện tự nhiên làm cho nó có trọng lượng nhẹ nhưng chắc chắn.
Các tính năng được thiết kế để đơn giản hóa việc cài đặt và bảo trì bao gồm khay kéo ra bằng kính thiên văn với đai ốc khóa kéo đẩy dễ dàng, các mục nhập calbe kép từ phía sau cho phép kết thúc hơn 2 calbe trong pannel vá lỗi.
ODF có thể được tải bằng nhiều loại bộ điều hợp như ST, SC, FC, LC và MTRJ, bộ điều hợp song công cũng có sẵn cho những loại áp dụng đó. Tất cả điều này phải được xác định trong quá trình đặt hàng, cộng dồn vào phần cụ thể.
Thiết kế hình khối công trình, khu vực hoạt động mặt tiền.
Với chức năng phân phối và ghép nối hợp nhất
Áp dụng cho khung phân phối tiêu chuẩn 19 inch.
Bộ chuyển đổi được cài đặt ở góc 30 °, nó sẽ bảo vệ tốt hơn cho cáp quang
từ uốn cong.
Cấu trúc hoàn toàn khép kín với ưu điểm là hiệu suất tốt chống bụi, vẻ ngoài đẹp mắt và gọn gàng
Đủ không gian cho không gian lưu trữ và phân phối sợi và rất dễ cài đặt và vận hành
Cửa trước có khóa, vận hành hoàn toàn phía trước, thuận tiện cho việc bảo trì.
Hệ thống đầu vào cáp được lắp đặt trên đỉnh khung có hiệu suất tuyệt vời để cố định cáp.
Cung cấp vỏ cố định cáp và thiết bị bảo vệ nối đất đáng tin cậy.
Đơn vị phân phối và mối nối tích hợp được thông qua.Mỗi thiết bị chứa tối đa 12 bộ điều hợp FC/SC Simplex và tối đa
12 bộ điều hợp song công LC.

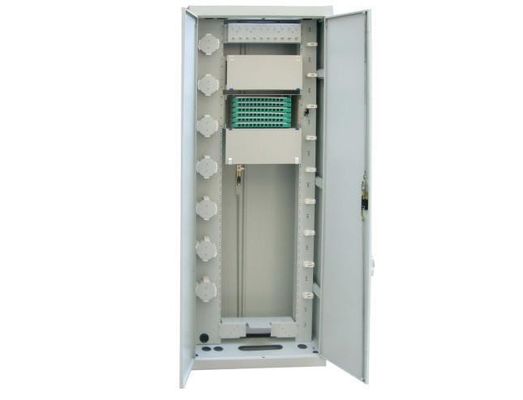

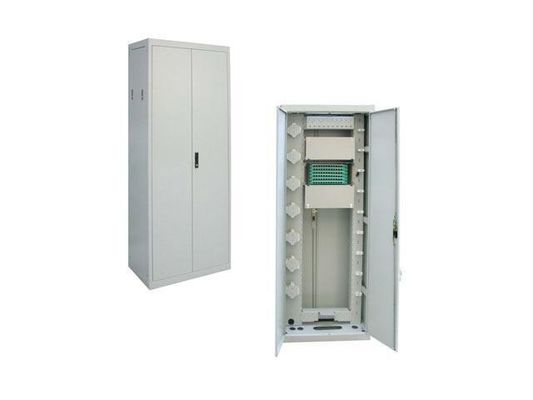

| Kích thước và khả năng | ||
| Kích thước(W*D*H) | Dung tích(SC/FC) | Dung tích(LC) |
| 2000*800*400mm | 72 nhân/đơn vị,tối đa 8 đơn vị, 576 lõi | 144 nhân/đơn vị,tối đa 8 đơn vị, 1152 lõi |
| 2200*800*400mm | 72 nhân/đơn vị,tối đa 10 đơn vị, 720 lõi | 144 nhân/đơn vị,tối đa 10 đơn vị, 1440 lõi |
| Điều kiện hoạt động | ||
| Nhiệt độ | -25℃~+55℃ | |
| độ ẩm | ≤93% (ở 40℃) | |
| Áp suất không khí | 70kPa ~106kPa | |
Đăng kí:
1) Vòng thuê bao viễn thông
2) Cáp quang đến tận nhà (FTTH)
3) Mạng LAN/WAN
4) CATV
NHÀ MÁY CỦA CHÚNG TÔI
Twilight Optic Được thành lập vào năm 2008, là một doanh nghiệp Hitech chuyên nghiệp tham gia sản xuất và phân phối
của các sản phẩm sợi quang. Các sản phẩm chính bao gồm dây vá sợi quang, pigtail, bộ chia PLC, bộ chuyển đổi, bộ ghép FBT, bộ suy giảm, đầu nối,
bộ chuyển đổi phương tiện, bảng vá lỗi, đóng mối nối, v.v. Được áp dụng trong viễn thông cáp quang, LAN, FTTH, CATV & CCTV,
Hệ thống truyền dẫn tốc độ cao.
