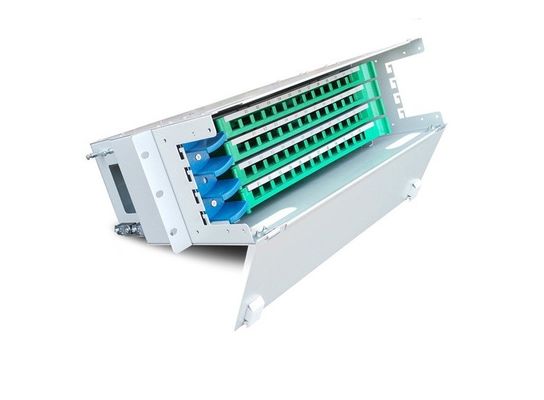

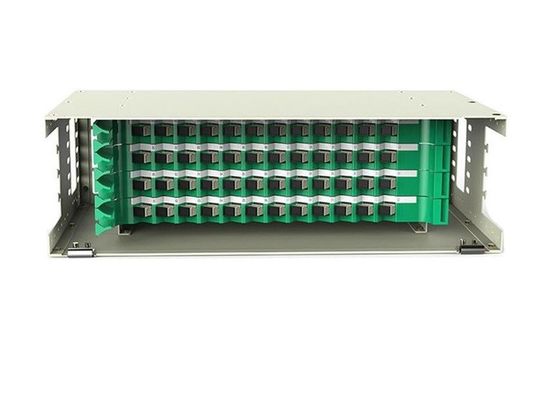

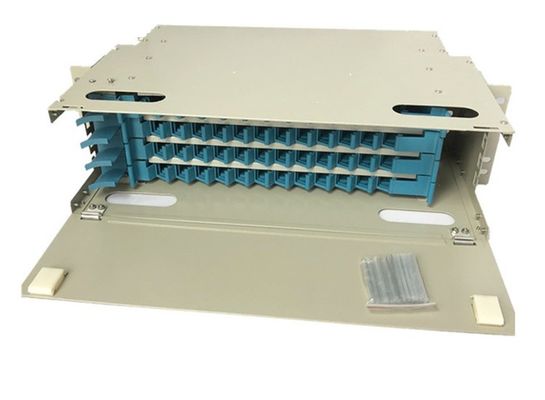

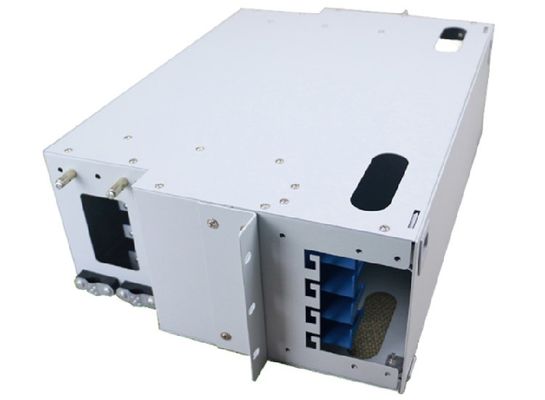

ODF 48 Cổng SC Đa chế độ 48 Cốt lõi Bộ khung phân phối quang Bảng điều khiển Patch Mount Giá đỡ
Sự chỉ rõ:
| Nhiệt độ hoạt động | -5°C +40°C |
| độ ẩm tương đối | ≤90% (khi nhiệt độ dưới 30°C) |
| áp suất khí quyển | 70Kpa – 106Kpa |
| Nhiệt độ bảo quản | -40°C - +70°C |
| Mất chèn | ≤0,20dB |
| mất mát trở lại | PC≥45dB,UPC≥50dB,APC≥60dB |
| Độ bền | > 1000 lần |
| điện trở cách điện | ≥1000 MΩ 500V |
| Độ bền điện áp | Dưới tác dụng của 3000V, 1 phút, không đâm thủng, không phóng hồ quang |
| bước sóng | 850nm, 1310nm, 1550nm |
Sự miêu tả:
Bộ khung phân phối quang ODF được sử dụng để kết thúc và phân phối cáp quang đường trục trong hệ thống thông tin liên lạc sợi quang.
Với bảng vá lỗi ODF, thật dễ dàng để nhận ra kết nối, phân phối và phân nhánh của cáp quang.
Giá đỡ phân phối cáp quang công suất cao dạng mô-đun được giới thiệu sử dụng các cấu trúc độc đáo như bảng vá lỗi và ngăn kéo để làm cho hoạt động nối và phân phối sợi quang thuận tiện hơn.Ngoài ra, tuyến phân phối dọc và bảng phân phối trung gian được sử dụng để giải quyết hiệu quả vấn đề phân phối dây vá sợi quang.
Đặc trưng:
1. Thiết kế mô-đun đầy đủ và hoạt động hoàn toàn trực diện
2. Thân thép tấm cán nguội, mang tính nghệ thuật và độ bền cao
3. Tích hợp nối và nối dây với nhau, tối đa hóa mật độ cao
4. Được cài đặt trên giá 19 inch tiêu chuẩn
5. Thích hợp cho cáp quang ruy băng và không ruy băng
6. Có thể cài đặt các bộ điều hợp đa năng SC, FC, ST và LC
7. Cả cáp quang và dây vá đều có không gian lưu trữ hơn 2m
8. Với hộp thép cán nguội, bộ phận nối, bộ phân phối và bảng điều khiển
9. Tấm bảng điều khiển khác nhau để phù hợp với giao diện bộ điều hợp khác nhau
10. Thích hợp cho cáp quang đơn và ruy băng & bó sợi
11. Thiết kế đặc biệt đảm bảo dây sợi thừa và bím tóc được sắp xếp tốt
12. Không có khoảng cách và dễ quản lý và vận hành
Đăng kí:
1. Viễn thông
2. Cáp quang đến tận nhà (FTTH)
3. Mạng LAN/WAN
4. CATV
Quy trình lắp đặt hộp
A. Mở nắp trước của hộp hoặc nắp trên (nếu cần), lấy khay nối sợi quang xuống;cho sợi vào
từ lối vào sợi và sửa chúng trên hộp;các thiết bị để cố định như sau: ống kẹp có thể điều chỉnh, vòng cáp sợi không gỉ & dây buộc nylon;
B. Việc cố định lõi thép (nếu cần): luồn lõi thép qua thiết bị cố định (tùy chọn) và vặn bu lông;
C. Để lại các sợi dự phòng dài khoảng 500mm-800mm từ điểm bị bong của cáp quang đến lối vào của khay nối, đậy bằng ống nhựa bảo vệ, cố định bằng dây buộc nhựa tại các lỗ kiểu chữ T;mối nối sợi như
thường;
D. Cất giữ các sợi dự phòng và bím tóc, cắm bộ điều hợp vào các khe trên khay;hoặc trước tiên hãy cắm bộ điều hợp và sau đó cất các sợi dự phòng, vui lòng chú ý đến hướng cuộn sợi
E. Đậy khay mối nối, đẩy khay mối nối vào hoặc cố định khay mối nối bằng rãnh ở cạnh hộp;
F. Lắp đặt hộp bên trong thiết bị lắp đặt tiêu chuẩn 19".
G. Kết nối dây vá như bình thường.
