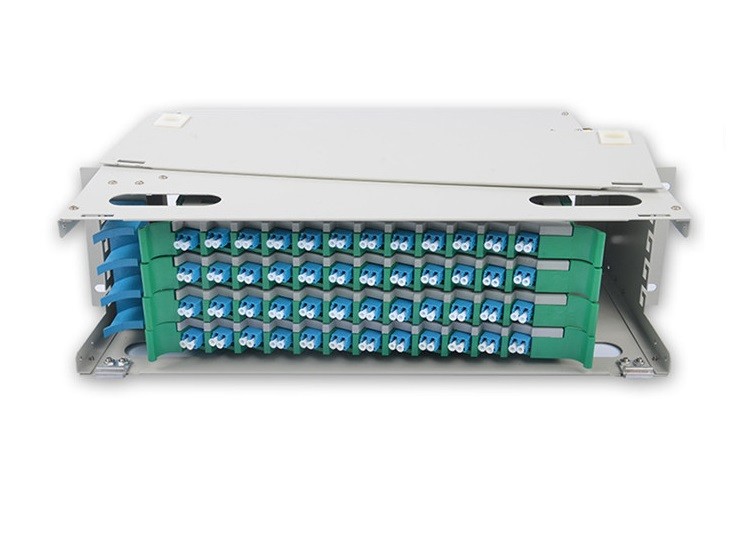

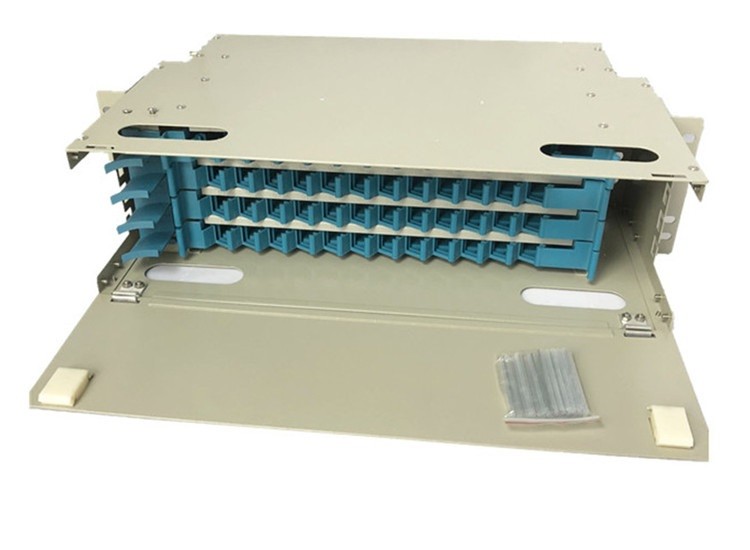

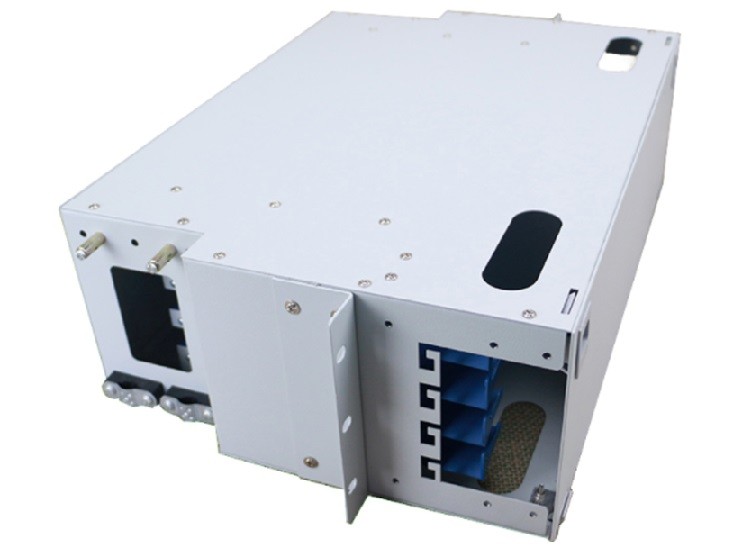

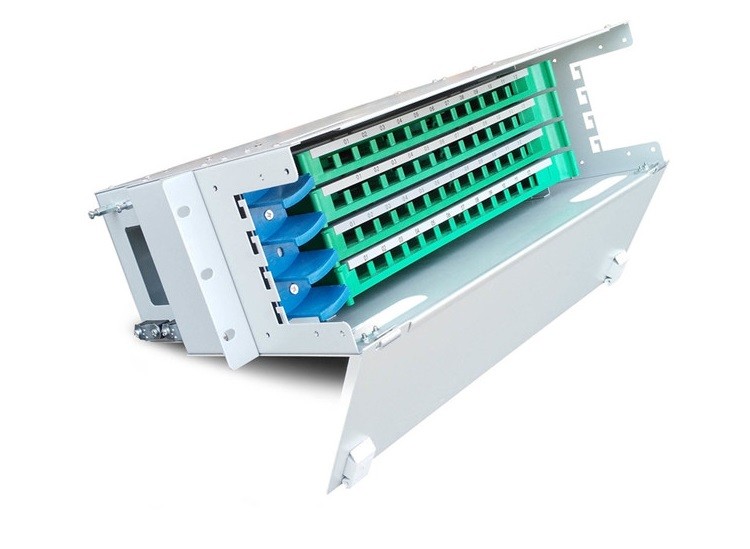

Bộ phân phối sợi quang Singemode song công 48 cổng 96 lõi LC Giá treo tường trong nhà
Sự chỉ rõ:
| Chúng tôi hỗ trợ dung lượng sợi quang | 24/24/48/72/96/144 lõi |
| Cổng cáp quang | FC, SC, ST và LC |
| Số đĩa ODF | 12 cho 1, 24 cho 2, 48 cho 4, 72 cho 6, 96 cho 8 và 144 cho 12 |
| Nhiệt độ làm việc | -10°C ~ +40°C |
| Nhiệt độ bảo quản | -25°C ~ +55°C |
| độ ẩm tương đối | ≤ 85% (+30°C) |
| Áp suất không khí | 70Kpa~106Kpa |
| Bước sóng hoạt động danh nghĩa | 850nm, 1310nm, 1550nm |
| Mất chèn | ≤ 0,5dB |
| mất mát trở lại | PC ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB |
| cường độ điện | ≥3KV(DC)/1 phút không có sự cố |
| Vật liệu chống điện | ≥1000MΩ/500V (DC) |
| Mạng sống | ≥1000 lần |
| Phạm vi ứng dụng | Hệ thống dây vừa và nhỏ cho cáp quang đến tế bào, cáp quang cho tòa nhà, văn phòng mô-đun từ xa và trạm gốc không dây |
Sự miêu tả:
Khung phân phối quang (ODF) là khung được sử dụng để cung cấp kết nối cáp giữa các thiết bị truyền thông, có thể tích hợp nối sợi quang, đầu cuối sợi quang, bộ điều hợp & đầu nối sợi quang và kết nối cáp với nhau trong một đơn vị.Nó cũng có thể hoạt động như một thiết bị bảo vệ để bảo vệ các kết nối sợi quang khỏi bị hư hại.
Đặc trưng:
1. Thiết kế mô-đun đầy đủ và hoạt động hoàn toàn trực diện
2. Thân thép tấm cán nguội, mang tính nghệ thuật và độ bền cao
3. Tích hợp nối và nối dây với nhau, tối đa hóa mật độ cao
4. Được cài đặt trên giá 19 inch tiêu chuẩn
5. Thích hợp cho cáp quang ruy băng và không ruy băng
6. Có thể cài đặt các bộ điều hợp đa năng SC, FC, ST và LC
7. Cả cáp quang và dây vá đều có không gian lưu trữ hơn 2m
8. Với hộp thép cán nguội, bộ phận nối, bộ phân phối và bảng điều khiển
9. Tấm bảng điều khiển khác nhau để phù hợp với giao diện bộ điều hợp khác nhau
10. Thích hợp cho cáp quang đơn và ruy băng & bó sợi
11. Thiết kế đặc biệt đảm bảo dây sợi thừa và bím tóc được sắp xếp tốt
12. Không có khoảng cách và dễ quản lý và vận hành
Đăng kí:
1. Viễn thông
2. CATV
3. Mạng LAN & WAN
4. Mạng
5. Băng thông rộng
Quy trình lắp đặt hộp
A. Mở nắp trước của hộp hoặc nắp trên (nếu cần), lấy khay nối sợi quang xuống;cho sợi vào
từ lối vào sợi và sửa chúng trên hộp;các thiết bị để cố định như sau: ống kẹp có thể điều chỉnh, vòng cáp sợi không gỉ & dây buộc nylon;
B. Việc cố định lõi thép (nếu cần): luồn lõi thép qua thiết bị cố định (tùy chọn) và vặn bu lông;
C. Để lại các sợi dự phòng dài khoảng 500mm-800mm từ điểm bị bong của cáp quang đến lối vào của khay nối, đậy bằng ống nhựa bảo vệ, cố định bằng dây buộc nhựa tại các lỗ kiểu chữ T;mối nối sợi như
thường;
D. Cất giữ các sợi dự phòng và bím tóc, cắm bộ điều hợp vào các khe trên khay;hoặc trước tiên hãy cắm bộ điều hợp và sau đó cất các sợi dự phòng, vui lòng chú ý đến hướng cuộn sợi
E. Đậy khay mối nối, đẩy khay mối nối vào hoặc cố định khay mối nối bằng rãnh ở cạnh hộp;
F. Lắp đặt hộp bên trong thiết bị lắp đặt tiêu chuẩn 19".
G. Kết nối dây vá như bình thường.
